Злой шокер сборка, испытания
|
|
| telemast | Дата: Четверг, 20.07.2017, 12:02 | Сообщение # 1726 |
 Шокеростроитель
Группа: Друзья
Сообщений: 378
| adv У меня тоже пара ВВ трансов лишних есть, проверены. Для ZVS есть сердечники броневые правильные Эпкос. Батарея есть лишняя - 3 банки. Конденсаторы кой- какие, диоды. Могу всё продать.
|
| |
| |
| angeles_heart | Дата: Пятница, 21.07.2017, 20:32 | Сообщение # 1727 |
 Паяльщик
Группа: Пользователи
Сообщений: 64
| telemast, сердечники для звс за скока продашь? И какие именно кондеры и аккумы?
|
| |
| |
| telemast | Дата: Пятница, 21.07.2017, 20:39 | Сообщение # 1728 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| В личку пиши.
|
| |
| |
| angeles_heart | Дата: Пятница, 21.07.2017, 20:56 | Сообщение # 1729 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
| telemast, личка не работает
|
| |
| |
| telemast | Дата: Пятница, 21.07.2017, 20:59 | Сообщение # 1730 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Работает. Я получил в емейл и уже ответил.
|
| |
| |
| angeles_heart | Дата: Пятница, 21.07.2017, 21:44 | Сообщение # 1731 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
| :yez:
Сообщение отредактировал angeles_heart - Суббота, 22.07.2017, 14:18 |
| |
| |
| angeles_heart | Дата: Вторник, 25.07.2017, 18:33 | Сообщение # 1732 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
| Уже собранный шокер. Лампу 85 ватт в полный накал зажигает. Размеры 15 см в длину, 4,5 в ширину, толщина 3 см. ВВ-транс на шетырех гранном ферите 7Х7 мм от транса фильтра от телека, проницаемость 3000, первичка- 35 витков провода 0,53, вторичка 0,18 1100 витков. Кондеры 0,23, разрядник эпкос 1400 вольт, звс драйвер на ш-образе 800 витков 0,112- вторичка, первичка-3+3 проводом 0,8. Питалово- два литий полимера 600 мА, С25
Добавлено (25.07.2017, 18:33)
---------------------------------------------
Вв-транс 41 мм в длину, диаметр 21 мм. Искра- 40мм
Сообщение отредактировал angeles_heart - Вторник, 25.07.2017, 18:33 |
| |
| |
| telemast | Дата: Вторник, 25.07.2017, 19:16 | Сообщение # 1733 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Ну молодец. Зашибись дивайс сделал.
|
| |
| |
| angeles_heart | Дата: Суббота, 29.07.2017, 23:48 | Сообщение # 1734 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
|  Добавлено (28.07.2017, 16:31)
---------------------------------------------
Сегодня на акк навесил разъём заряда, клему подключения к шокеру, и гнездо антивыхвата.- Сборка получилась акуенная- прановке в девайс сидит как влитая, легко вытаскивается и отсоединяется. Добавлено (28.07.2017, 16:42)
---------------------------------------------
Сегодня на акк навесил разъём заряда, клему подключения к шокеру, и гнездо антивыхвата.- Сборка получилась акуенная- прановке в девайс сидит как влитая, легко вытаскивается и отсоединяется. Добавлено (28.07.2017, 16:44)
---------------------------------------------
Чота фоты фторой день нигрузяцца Добавлено (29.07.2017, 23:42)
---------------------------------------------
Уже начал делать более мелкий девайс- звс драйвер собрал и проверил. Вот компоновочка, думаю что для вв-транса трёх сантиметров места хватит. Стержень четырёх гранник 8х8 и длиной 30 мм. Незнаю обточить ли до круглого или как в предыдущем шокере мотать на такой Добавлено (29.07.2017, 23:48)
---------------------------------------------
Опять фото не грузятся. Ощем корпус также от адаптера питания ноута, но чуть уже и длиной 105 мм ( предыдущий девайс 145 мм).
|
| |
| |
| vasjanpol | Дата: Четверг, 24.08.2017, 10:43 | Сообщение # 1735 |
|
Новичек
Группа: Пользователи
Сообщений: 3

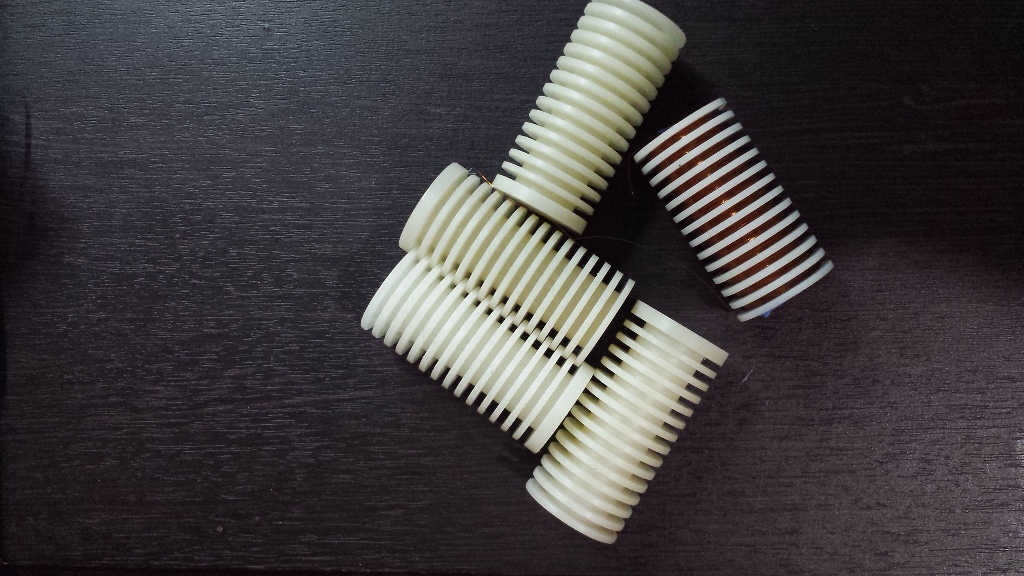

| Приветствую. Каркас для ВВ трансформатора. 14 секций, общая длина 52мм, диаметр 25мм, сквозное отверстие диаметром 13мм, высота стенок 3мм (влазит по максимуму 170витков проводом 0.16), ширина секции 2мм, ширина стенки секции 1.5мм. Кому надо обращайтесь стоимость адекватная, есть возможность изготовить по собственным эскизам.
|
| |
| |
| telemast | Дата: Четверг, 24.08.2017, 10:53 | Сообщение # 1736 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Вижу- не на дрели сделано, на станке. Это гуд. А материал какой? Это важно.
|
| |
| |
| periskop1983 | Дата: Пятница, 15.12.2017, 23:14 | Сообщение # 1737 |
|
Новичек
Группа: Пользователи
Сообщений: 3
| Доброго времени суток. Почему статья оригинального шокера не открывается?
|
| |
| |
| novokainum | Дата: Пятница, 15.12.2017, 23:42 | Сообщение # 1738 |
 Повелитель искры
Группа: Модераторы
Сообщений: 889
| по требованию автора онв убпана. но креатив в инете найти можно. найдете или двть ссыль?
|
| |
| |
| periskop1983 | Дата: Суббота, 16.12.2017, 00:09 | Сообщение # 1739 |
|
Новичек
Группа: Пользователи
Сообщений: 3
| Цитата novokainum (  ) по требованию автора онв убпана. но креатив в инете найти можно. найдете или двть ссыль? |
| |
| |
| novokainum | Дата: Суббота, 16.12.2017, 00:27 | Сообщение # 1740 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| сейчас поищу. но должен заметить что за 10 с лишним лет с момента написания креатива тех прогресс внес существенные коррективы в процесс изготовления аппарата
|
| |
| |
