Злой шокер сборка, испытания
|
|
| telemast | Дата: Пятница, 19.05.2017, 19:27 | Сообщение # 1696 |
 Шокеростроитель
Группа: Друзья
Сообщений: 378
| Цитата gjhdfgdrf (  ) витков по 300 в слою делал |
| |
| |
| gjhdfgdrf | Дата: Пятница, 19.05.2017, 19:58 | Сообщение # 1697 |
|
Опытный
Группа: Пользователи
Сообщений: 83
| сейчас фото кину Добавлено (19.05.2017, 19:57)
---------------------------------------------
 Добавлено (19.05.2017, 19:58)
---------------------------------------------
сколько витков там я не помню , врать не буду , но сотен 6 есть! и пробой воздуха 5 мм очень уверенно ( больше нет возможности проверить , контакты друг от друга на 5 мм )
|
| |
| |
| aixix | Дата: Суббота, 20.05.2017, 00:30 | Сообщение # 1698 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122

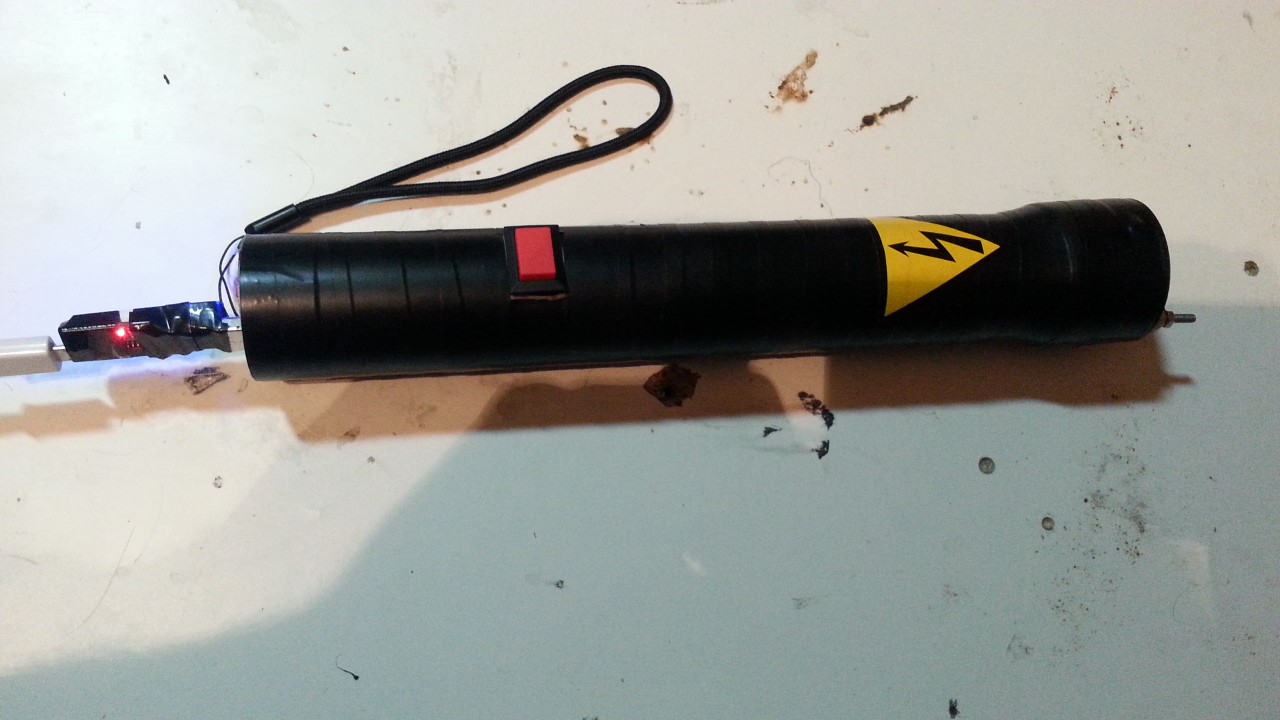

| Доделал.
тока не поставил 2 разрядник.пробовал с предохранителя делать-он треснул при длительном разряде.одену на электрод какуюнить херню,чтоб зазор до цели был.Добавлено (20.05.2017, 00:30)
---------------------------------------------
Как ни странно ожога от удара почти не осталось.в месте касания дуги белые припухлости..но лупит конечно пздс.
|
| |
| |
| doktorsvet | Дата: Суббота, 20.05.2017, 20:19 | Сообщение # 1699 |
|
Паяльщик
Группа: Пользователи
Сообщений: 49
| Всем привет! Опять остро встала проблема из чего мотать вторичный транс, нужен ваш совет.
- обложки для книг, которая растворяется в ацетоне у нас нет
- пакеты почтовые - пока мне не доступны да и геморно.
- есть пленка садовая 0,1мм
- есть файлы/мультифоры
Кто-нибудь пробовал мотать последним?
И по поводу намотки - вторичку лучше сверху мотать или вначалк у феррита?Добавлено (20.05.2017, 20:19)
---------------------------------------------
Цитата gjhdfgdrf ( ) сколько витков там я не помню , врать не буду , но сотен 6 есть! и пробой воздуха 5 мм очень уверенно ( больше нет возможности проверить , контакты друг от друга на 5 мм )
Сообщение отредактировал doktorsvet - Суббота, 20.05.2017, 20:18 |
| |
| |
| mg | Дата: Суббота, 20.05.2017, 20:32 | Сообщение # 1700 |
 Бывалый
Группа: Пользователи
Сообщений: 28
| doktorsvet, Вторичный это высоковольтный, видимо. Вот на фотке, в канцах есть, лучший изолятор на бытовом уровне, майлар или лавсан иначе. Мелкую бери если найдешь.
|
| |
| |
| telemast | Дата: Суббота, 20.05.2017, 20:46 | Сообщение # 1701 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Нихуя лавсан не лучше. Лучше полиэтилен, а ещё лучше фторопласт. Ещё лучше- фторопласт с чем-то там... Но это недоступно. Добавлено (20.05.2017, 20:46)
---------------------------------------------
doktorsvet, плёнка садовая- это полиэтилен. Толщина ИМХО 0,1 не удобная. Но если к габаритам транса нет жёстких требований- бери и мотай.
|
| |
| |
| doktorsvet | Дата: Суббота, 20.05.2017, 21:07 | Сообщение # 1702 |
|
Паяльщик
Группа: Пользователи
Сообщений: 49
| По поводу, как лучше мотать выходной транс - все молчат, попробую сам ответить на этот вопрос: если мотать как в факе, то горячий конец вторички будет ближе к фериту и, если, он низкоомный то будет шить. Но при этом, за счет того, что вторичка снаружи, меди там больше, соответственно больше кпд транса.
Цитата telemast
С какого хуя? как раз наоборот.
Значит я опят затупил  исправлюсь..
Сообщение отредактировал doktorsvet - Суббота, 20.05.2017, 21:21 |
| |
| |
| telemast | Дата: Суббота, 20.05.2017, 21:14 | Сообщение # 1703 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Цитата doktorsvet ( ) если мотать как в факе, то горячий конец вторички будет ближе к фериту |
| |
| |
| aixix | Дата: Суббота, 20.05.2017, 21:34 | Сообщение # 1704 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| Обложки для книг нормально держат,и это ПЭТ.они не растворяются в ацетоне.
|
| |
| |
| gjhdfgdrf | Дата: Воскресенье, 21.05.2017, 07:46 | Сообщение # 1705 |
|
Опытный
Группа: Пользователи
Сообщений: 83
| doktorsvet, с чегоо вдруг конденсаторы по взрываются от 5000 вольт ??? разрядник ведь стоит на 1300, когда на кондёре 1300, он разрежается через разрядник ... и сколько бы трансформатор не давал , пока есть разрядник кондерам от норм будет Добавлено (21.05.2017, 07:46)
---------------------------------------------
или я чт о то не так понимаю...
|
| |
| |
| telemast | Дата: Воскресенье, 21.05.2017, 10:03 | Сообщение # 1706 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Цитата gjhdfgdrf ( ) и пробой воздуха 5 мм очень уверенно Цитата doktorsvet ( ) 5мм - 5000в - кондеры повзрываются |
| |
| |
| aixix | Дата: Понедельник, 22.05.2017, 09:17 | Сообщение # 1707 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| Сам мерял?снизить количество витков былобы неплохо..лично меня 1200 виткрв тонкого провода мотать ебет пиздец как
|
| |
| |
| telemast | Дата: Понедельник, 22.05.2017, 09:52 | Сообщение # 1708 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Мерял конечно. Витков у меня в 2-х последних трансах 420 и 435. Меньше уже не нужно, но и больше 500- смысла не вижу. Это для питания от 2х банок. От 3х- витков 300- 330 нормально.
|
| |
| |
| aixix | Дата: Понедельник, 22.05.2017, 14:18 | Сообщение # 1709 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| Да..наверное сделаю таки мини вариант,с капами подавления emp и разрядником 1400.основная залупень-толщина ВВ ТР.попробую взять плоский феррит с бокового керна транса БП телика.
|
| |
| |
| telemast | Дата: Понедельник, 22.05.2017, 14:46 | Сообщение # 1710 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Думаешь, на плоском меньше получится? Я вот на обычном 10 мм. намотал 17 мм диаметром- это включая внешнюю изоляцию.
|
| |
| |
