Злой шокер сборка, испытания
|
|
| aixix | Дата: Пятница, 19.05.2017, 11:17 | Сообщение # 1681 |
 Продвинутый
Группа: Пользователи
Сообщений: 122
| А,ну дык у меня epcos и есть.значит купить нормальный разрядник и проблема исчезнет.
Добавлено (19.05.2017, 11:17)
---------------------------------------------
А где именно это можно почитать?ссылку можно?ганза форум большой
|
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 11:23 | Сообщение # 1682 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Здесь: Читать лучше с самого начала. http://forum.guns.ru/forummessage/35/2038257-10.html
|
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 13:51 | Сообщение # 1683 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378

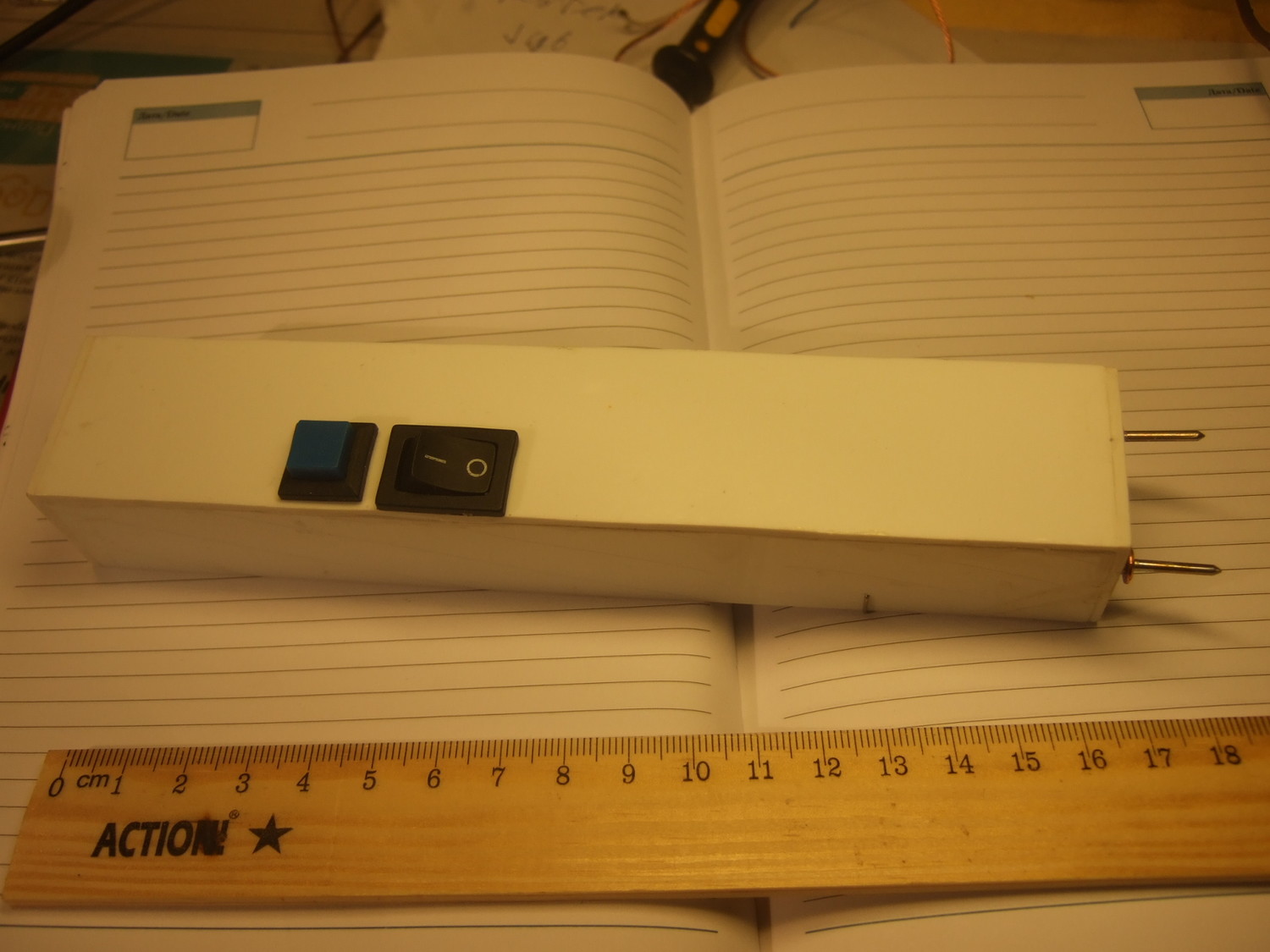

| Вот мой дивайс карманный. Только что закончил. Габариты 178*33*26 не считая выступающих частей. Кто меньше?
|
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 13:52 | Сообщение # 1684 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378

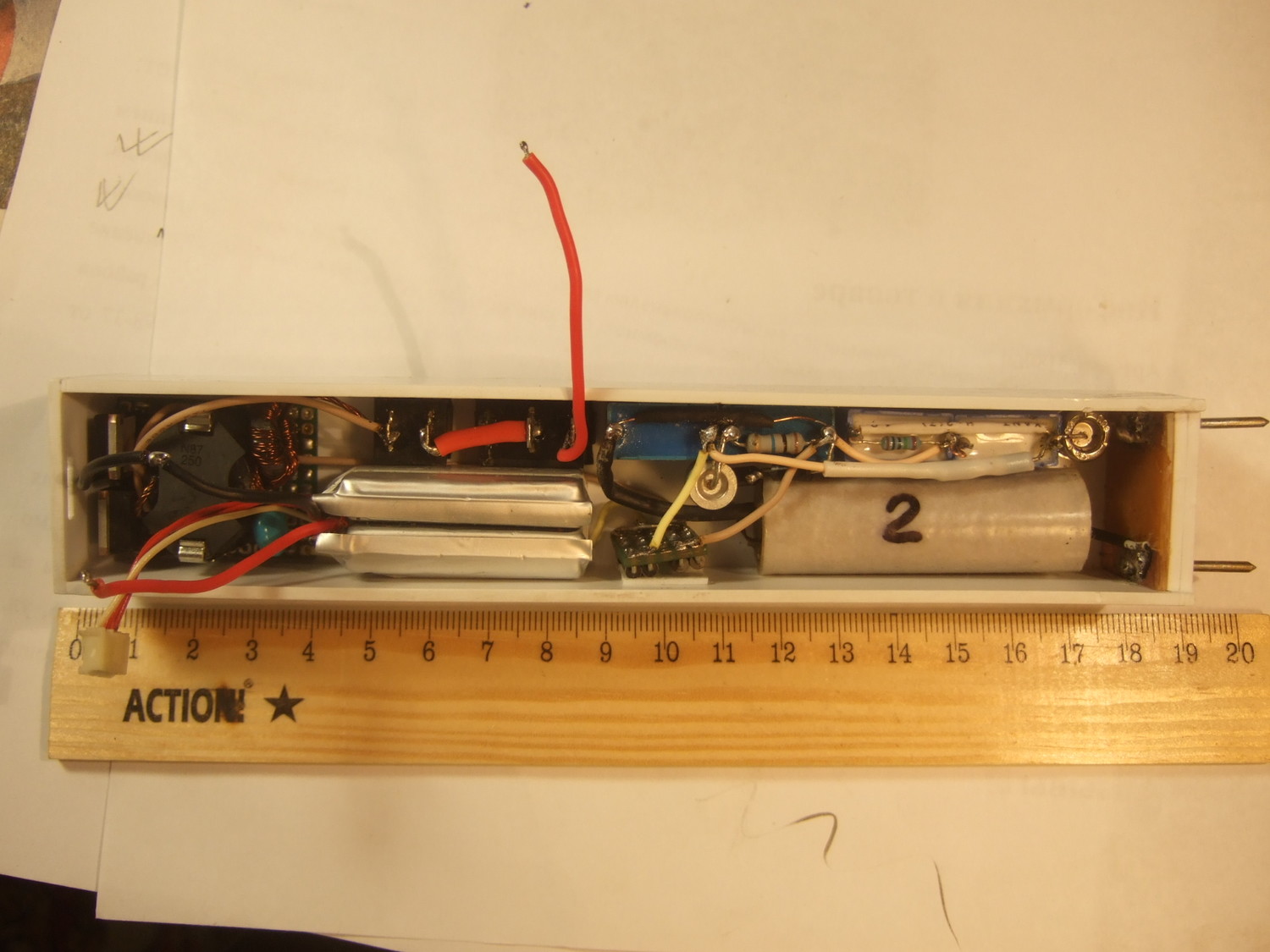

| Внутренности:
|
| |
| |
| aixix | Дата: Пятница, 19.05.2017, 14:21 | Сообщение # 1685 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| А мощность какая?
|
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 14:44 | Сообщение # 1686 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378

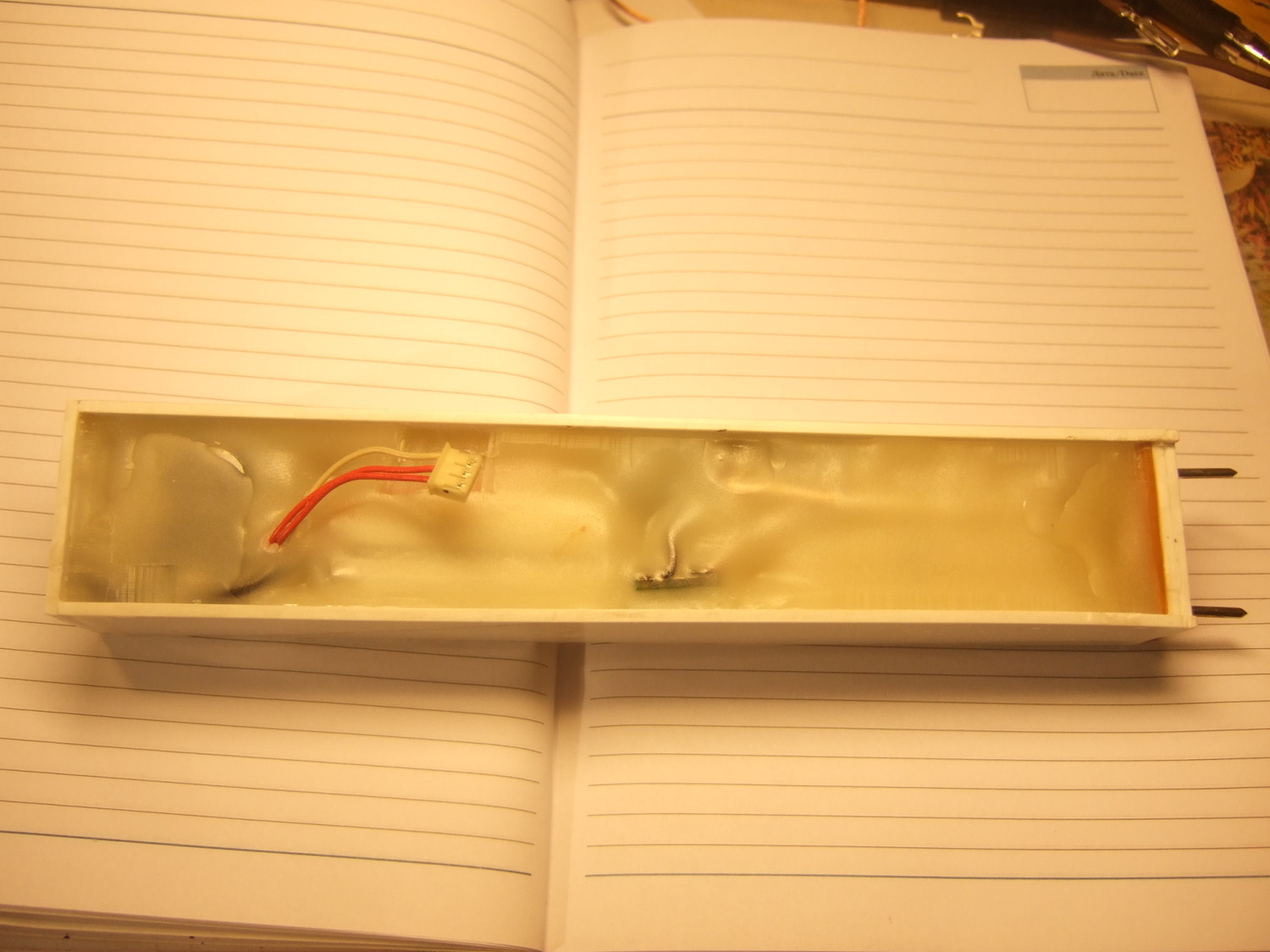

| 30 с небольшой копейкой. Если бы без разделительного кондюка- было бы под 40, но я поставил. А вот заливка:
|
| |
| |
| aixix | Дата: Пятница, 19.05.2017, 14:51 | Сообщение # 1687 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| Парафин?
|
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 14:57 | Сообщение # 1688 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Да, медицинский.
|
| |
| |
| aixix | Дата: Пятница, 19.05.2017, 15:18 | Сообщение # 1689 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| Бля,надо и себе ченить помельче сделать в карман.там на ганзе я прочитал сильно восхваляют емкости 0.1 мкф и частоту 200 с хером герц.надобы попробовать. Добавлено (19.05.2017, 15:18)
---------------------------------------------
Хотя..у меня капы 0.1 мкф 1000 по размеру больше чем современные 1600 0.47.это опять заказывать надо
|
| |
| |
| Semga | Дата: Пятница, 19.05.2017, 15:40 | Сообщение # 1690 |
|
Новичек
Группа: Пользователи
Сообщений: 9
| aixix, Я сейчас делаю ЗШ размером 2х5х9 см для карманного ношения в джинсах. Следующий планирую до 3.5см ужать по ширине и до 8 по длине, но и моща упадёт.
Конденсаторы эпкос 0.1 на 1000в, транс преобразователя RM6. Довольно мощны аппарат получается для своих размеров, так что ужиматься смысл есть.
|
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 16:04 | Сообщение # 1691 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| А я рано обрадовался. Шьёт внутри между основаниями электродов. Они впаяны в фольгированный гетинакс (не стеклотекстолит) и шьёт по его поверхности. И не волнует, что парафином залито. Надо менять на стеклотекстолит. Добавлено (19.05.2017, 16:04)
---------------------------------------------
Цитата Semga (  ) ЗШ размером 2х5х9 см |
| |
| |
| aixix | Дата: Пятница, 19.05.2017, 16:13 | Сообщение # 1692 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122

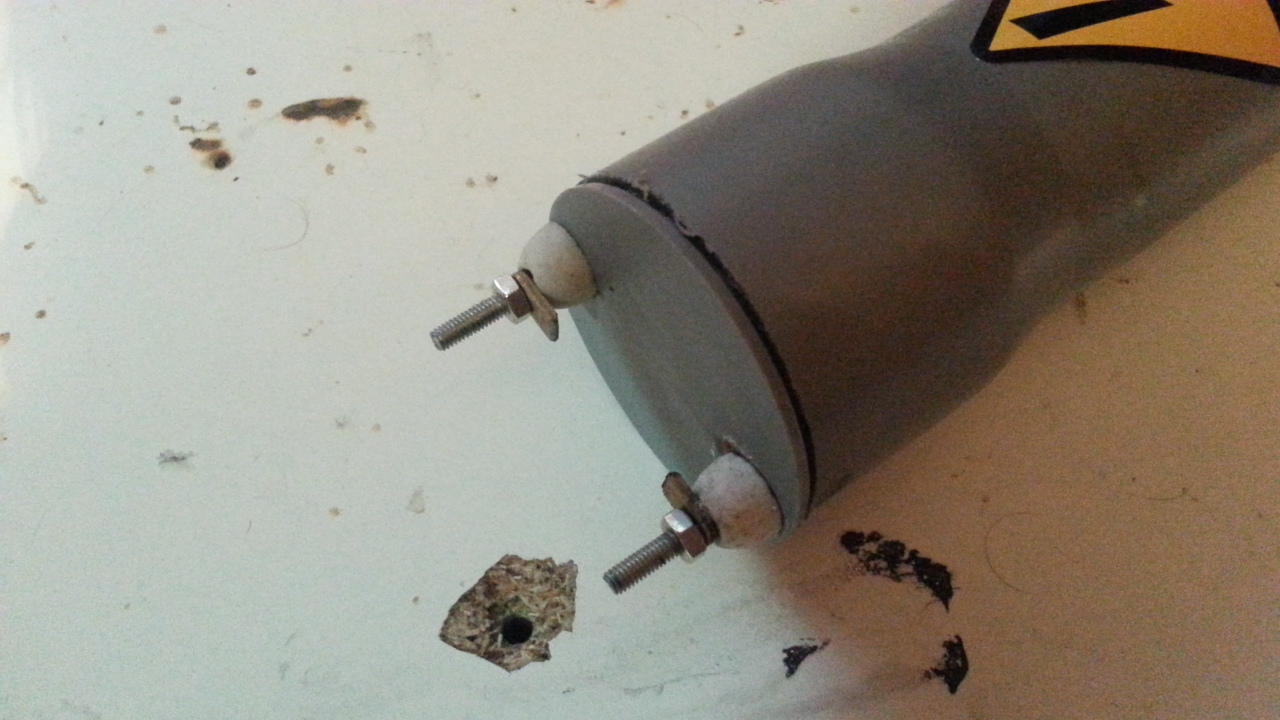

| А нахер ты их впаивал?возьми винты и гайками затяни с обратной стороны
 Добавлено (19.05.2017, 16:13)
---------------------------------------------
Изоляторы от утюга чтоб по поверхности не пробивало))
Сообщение отредактировал aixix - Пятница, 19.05.2017, 16:13 |
| |
| |
| telemast | Дата: Пятница, 19.05.2017, 18:30 | Сообщение # 1693 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Я пока не стал радикально переделывать. Вытопил парафин на том участке, подскрёб фольгу, чтобы расстояние больше было. И вставил пластиковую перегородку. Теперь заливаю парафином в несколько приёмов. Если не поможет- ну буду опять вытапливать и уже от гетинакса избавляться. А электроды у меня из заклёпок сделаны, резьбы нет. Добавлено (19.05.2017, 18:30)
---------------------------------------------
Процедура помогла. Больше не шьёт.
|
| |
| |
| aixix | Дата: Пятница, 19.05.2017, 19:01 | Сообщение # 1694 |
|
Продвинутый
Группа: Пользователи
Сообщений: 122
| С крещением меня..решил зафиксировать башку с электродами в корпусе саморезами.акум не отпаял,а предохранителя пока нет.пока прижимал ее пальцами случайно нажал кнопку..въебало в руку.отвертка улетела в потолок-сам я нихуево так потерялся на несколько секунд,потом слабость в руке и сильное жжение.
|
| |
| |
| gjhdfgdrf | Дата: Пятница, 19.05.2017, 19:02 | Сообщение # 1695 |
|
Опытный
Группа: Пользователи
Сообщений: 83
| намотал я трансформатор 13 на 20 мм ( первый , повышающий ) сколько витков не помню ... сколько влезло , витков по 300 в слою делал с эпоксидкой , раза 2 изоляцию делал в общем , этот малыш , размеров в 2 транзистора то220 выдаёт ватт 50 ( 100 ваттная лампа на 60% где то горит) от питания в 8 вольт! думаю вот на основе этого малыша сделать совсем карманный шокер , а то эта хуйня с потреблением 200+ ватт ... высоковольтная часть на пределе ... да и вообще ... думаю такая мощность не нужна ... поставллю по 0,2 мкф кондёры , какой нить небольшой транс сделаю и ватт 30 на выходе будет за глаза , верно? а при питпнии в 12 вольт он кушает все теже ампер 15 ... это при егоо размерах .... 13 на 20 мм ( выколупал с раскачки ксенона )
|
| |
| |
