| periskop1983 | Дата: Воскресенье, 17.12.2017, 18:18 | Сообщение # 1743 |
 Новичек
Группа: Пользователи
Сообщений: 3
| novokainum, спасибо!
|
| |
| |
| novokainum | Дата: Воскресенье, 17.12.2017, 18:26 | Сообщение # 1744 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| незачто. обращайтесь
|
| |
| |
| vvp8888 | Дата: Воскресенье, 21.01.2018, 21:40 | Сообщение # 1745 |
|
Паяльщик
Группа: Пользователи
Сообщений: 66
| Доброго всем... Встречайте новенького ! Шокерами увлекаюсь очень давно. Стоял у истоков шокеростроения во времена МегаШокера Фримена на Ганзе. Перепробывал разные конструкции в разных интерпритациях и остановился на так называемой схеме ЗШ. Но со своими доработками . Прогуливаясь по просторам инета наткнулся на этот сайт. Решил поделится своими наработками. Сейчас разберусь как тут что и по тихому начну выкладывать инфу.
|
| |
| |
| novokainum | Дата: Воскресенье, 21.01.2018, 22:01 | Сообщение # 1746 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| давайте. только читателей тут примерно один в месяц)))
а ник свой с ганзы времен Фримана не откроете?
|
| |
| |
| vvp8888 | Дата: Понедельник, 22.01.2018, 00:06 | Сообщение # 1747 |
|
Паяльщик
Группа: Пользователи
Сообщений: 66
| Ник мой был Tehnik Добавлено (21.01.2018, 23:34)
---------------------------------------------
Поделюсь для начала тем как делаю разрядники. Покупаем вольфрамовый электрод диаметром 4 мм ( для аргонной сварки ) . Отрезаем 2 кусочка и ровняем на шкурке торцы. (отрезаем кусочки болгаркой). Далее берем шланг от аквариумного компрессора и отрезаем от него тоже пару кусков по длинне немного короче чем отрезки электрода. После этого на длинный остаток электрода насаживаем эти два отрезка шланга с небольшим зазором , и в таком состоянии фиксируем отрезки на кусочке текстолита , удобнее всего это делать термоклеем. Далее вынимаем длинный электрод и вставляем в получившиеся втулки наши отрезки электрода. На свободные концы прикручиваем скрутками провода , и после установки необходимого зазора фиксируем все термоклеем. В результате имеем отличный мощный долговечный разрядник.
 Добавлено (21.01.2018, 23:41)
---------------------------------------------
Отдельно расскажу позже про ПН , ВВ транс и батарею капов. Есть маленькие хитрости . Которые очень существенно влияют на работу всей схемы и эффективность выходного импульса. Добавлено (22.01.2018, 00:03)
---------------------------------------------
Пн собран на самотактируемом драйвере IR2151-2153 и двух полевых ключах IRF2804 . Работает на частоте 50 кГц. Транс намотан на колечке 28-16-10 феррит марки Т3 с покрытием.
Наминальная мощьность ПН 100 Вт. Напряжение вторичной обмотки 700 вольт. Далее через удвоитель напряжения выход на поджиг ВВ транса. Поджигающие капы 0.22 мкф. Боевые 4.7 мкф. Добавлено (22.01.2018, 00:06)
---------------------------------------------
Диоды использую UF5408 по два последовательно.
|
| |
| |
| nik2654 | Дата: Понедельник, 22.01.2018, 00:14 | Сообщение # 1748 |
 Бывалый
Группа: Пользователи
Сообщений: 30
| vvp8888, Уважаемый, а Вас не беспокоят размеры Вашего разрядника в полладони?
Не понимаю, какая необходимость закладывать такой ресурс электродам. не сдвигать же их со временем Вы собрались.
Так же не понимаю зачем конструктивно нарушать принцип однородности поля в зоне разряда, это приведет к нестабильности напряжения пробоя,радиус скруглений должен быть равен или больше зазору. Термоклей, вблизи зоны разряда, так-же будет влиять на напряжение пробоя, проверено.
Мотать на кольцах, коих в избытке, народ как-то ленится, да и удвоители..
К параметрам вв транса у людей будут вопросы, импульс будет короткий, я такие мотаю для других задач.
Будем ждать новых хитростей.
Сообщение отредактировал nik2654 - Понедельник, 22.01.2018, 00:24 |
| |
| |
| vvp8888 | Дата: Понедельник, 22.01.2018, 00:29 | Сообщение # 1749 |
|
Паяльщик
Группа: Пользователи
Сообщений: 66
| ВВ транс мотаю на стержне 2000 нм 10 мм диаметр и от 3 до 7см длинной. Первичка 5 витков лентой из 7 проводов 0.35 мм. Вторичка 240-250 витков 0.2 мм. В один либо три слоя. Зависит от длинны стержня. Вообще хочу сказать что чем длиннее и тоньше провод вторички тем хуже. Сопротивление ростёт и ток падает. Вместе с ним ионизация и боевой кап не успевает разряжаться за период импульса. Добавлено (22.01.2018, 00:20)
---------------------------------------------
Да не в пол ладони . У меня ладони не крупные просто. Он в длинну 30 мм Добавлено (22.01.2018, 00:29)
---------------------------------------------
Зря ленится народ. При таких размерах 100 Вт номинальных больше ни с чего не вытащить.... Про кпд я вообще молчу.
|
| |
| |
| nik2654 | Дата: Понедельник, 22.01.2018, 00:39 | Сообщение # 1750 |
|
Бывалый
Группа: Пользователи
Сообщений: 30
| vvp8888, Мощность одобряю, но мы как-то и без колец получаем до 200 легко.
|
| |
| |
| vvp8888 | Дата: Понедельник, 22.01.2018, 00:49 | Сообщение # 1751 |
|
Паяльщик
Группа: Пользователи
Сообщений: 66
| На чем ? Если не секрет.
|
| |
| |
| nik2654 | Дата: Понедельник, 22.01.2018, 07:36 | Сообщение # 1752 |
|
Бывалый
Группа: Пользователи
Сообщений: 30
| Цитата vvp8888 (  ) На чем ? Если не секрет.
С ш-образного возьмете, как здесь, например да и RM секционный отдаст
Сообщение отредактировал nik2654 - Понедельник, 22.01.2018, 07:46 |
| |
| |
| vvp8888 | Дата: Понедельник, 22.01.2018, 08:03 | Сообщение # 1753 |
|
Паяльщик
Группа: Пользователи
Сообщений: 66
| Можно габаритные размеры магнитопровода ? Ну и намоточные данные транса ? Рабочая частота не помешала бы тоже... Добавлено (22.01.2018, 08:03)
---------------------------------------------

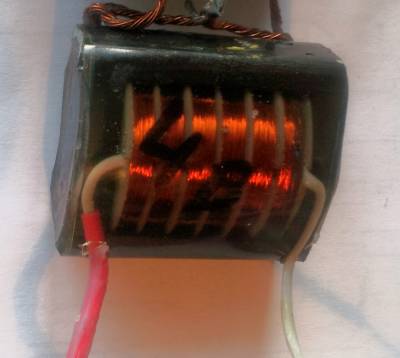

Судя по фото номиналка этого транса 20-30 Вт.
|
| |
| |
| nik2654 | Дата: Понедельник, 22.01.2018, 08:50 | Сообщение # 1754 |
|
Бывалый
Группа: Пользователи
Сообщений: 30
| vvp8888, Это ETD29, первичка 4, вторку не считаю, до заполнения, 0.06, залито,вакуум.
Сообщение отредактировал nik2654 - Понедельник, 22.01.2018, 08:52 |
| |
| |
| vvp8888 | Дата: Понедельник, 22.01.2018, 09:33 | Сообщение # 1755 |
|
Паяльщик
Группа: Пользователи
Сообщений: 66
| Габаритная мощьность магнитопровода 150 Вт. При 4 витках частота для этого транса нужна 60 кГц.т при использовании провода вторички 0.06 в одну жилу , номинальная мошьность транса 7-10 Вт. Вопрос. Вы 200 Вт где получаете ? На выходе шокера в импульсе ? Или со вторички транса пн ? Добавлено (22.01.2018, 09:33)
---------------------------------------------
Если со вторички транса пн то это бред . Если на выходе шокера то какая емкость и на какое напряжение у вас боевой кап ?
|
| |
| |
