Злой шокер сборка, испытания
|
|
| lol | Дата: Среда, 14.02.2018, 00:27 | Сообщение # 2011 |
 Опытный
Группа: Администраторы
Сообщений: 84
| Не думал что на сегодня так сложно оригинал найти. Раньше в топах висела. Видимо мое упущение что ссылку не убрал, сейчас патлаховскую зацеплю.
Ссылки оригинал и нло повесил.
Igorane
|
| |
| |
| ddeput | Дата: Среда, 14.02.2018, 09:08 | Сообщение # 2012 |
 Опытный
Группа: Друзья
Сообщений: 87
| Цитата Сергиус (  ) помогшим одтельная благодарность

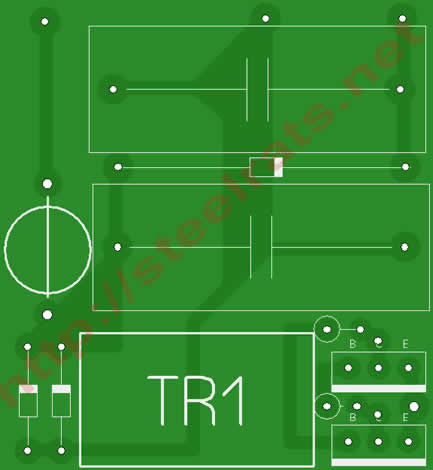

На тебе вот, самый оригинальный, что ни на есть, ЗШ. Более оригинальнее тебе уже не предложат.
Сообщение отредактировал ddeput - Среда, 14.02.2018, 09:10 |
| |
| |
| ddeput | Дата: Среда, 14.02.2018, 09:43 | Сообщение # 2013 |
|
Опытный
Группа: Друзья
Сообщений: 87
| Цитата mg ( ) печатки в оригинале не было.
|
| |
| |
| Delfin | Дата: Пятница, 23.02.2018, 21:46 | Сообщение # 2014 |
 Паяльщик
Группа: Пользователи
Сообщений: 46
| Так, всех с праздником! Хотел спросить у вас основные причины умирания диодов, а то что-то два fr-107 жили- жили и не живут теперь ивроде как даже дымились. В новом креативе Novokainum'a аж 7 штук на боевой кап идут, это просто для надёжности столько ? Кстати, Novokainum, креатив просто офигенный вышел! Добавлено (23.02.2018, 21:46)
---------------------------------------------
С телефона очепятки не исправить*
|
| |
| |
| novokainum | Дата: Пятница, 23.02.2018, 22:35 | Сообщение # 2015 |
 Повелитель искры
Группа: Модераторы
Сообщений: 889
| ну,не креатив. пособие. креатив это слишком громко звучит.
фр107 вроде медленные. я их не пользовал никогда если честно. фр207 или уф4007.
восемь штук между емкостями в вв части. при меньшем количестве случались иногда пробои. учитывая что потом все заливаем смолой- очень обидно)
|
| |
| |
| novokainum | Дата: Пятница, 23.02.2018, 22:36 | Сообщение # 2016 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| семь- восемь . в зависимости от наличия диодов)))
|
| |
| |
| novokainum | Дата: Пятница, 23.02.2018, 22:45 | Сообщение # 2017 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| 107е вроде по паспорту пятьсот вольт держат,если не ошибаюсь. банально их перенапряг гнобит
|
| |
| |
| telemast | Дата: Суббота, 24.02.2018, 09:04 | Сообщение # 2018 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| 107- Киловольтный. Чудеса. У меня 2 шт. 107 не пробивает. Это на макетке. А в дивайс ставлю 1 шт. R5000. Тоже всё гуд. И здесь не важно, быстрый или нет.
|
| |
| |
| novokainum | Дата: Суббота, 24.02.2018, 09:59 | Сообщение # 2019 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| здесь это где? ))) в мостикн? или между емкостями?)
правда неясно где эти диоды стоят и дохнут у Дельфина...
|
| |
| |
| telemast | Дата: Суббота, 24.02.2018, 10:09 | Сообщение # 2020 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Между ёмкостями. В мосту- важно, какие диоды. Для флая- тоже важно, какой диод. Чуть позже найду данные- зависимомть мощности на выходе от типа диода. Добавлено (24.02.2018, 10:09)
---------------------------------------------
Дельфин пишет, что диоды дымились- значит перегруз по току, а не по напряжению. Пусть ставит 207. У меня 107 пара которая параллельно первичке ВВт сильно грелась- поставил 207- нормально.
|
| |
| |
| novokainum | Дата: Суббота, 24.02.2018, 11:04 | Сообщение # 2021 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| не разглядел. показалось что "не дымились."
странно. вроде полампера по даташиту.
повторюсь что их не юзал. прочитал где то плохой отзыв о них и забил.
|
| |
| |
| telemast | Дата: Суббота, 24.02.2018, 11:23 | Сообщение # 2022 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Мой справочник говорит, что 1А. Добавлено (24.02.2018, 11:23)
---------------------------------------------
Вот нашёл свои записи: выходная мощность с разными мостами. Драйвер ZVS. HER107 (полный аналог FR107) двойной мост = 13,3 Вт. R3000F ( настоящие, MIC) = 10,9 Вт. R5000F (поддельные) = 6,6 Вт. Почему вообще малые цифры- емкость перед мостом небольшая, нарочно так задумано.
|
| |
| |
| novokainum | Дата: Суббота, 24.02.2018, 11:25 | Сообщение # 2023 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| тогда вообще странно почему такой замечательный диод таки горит)
207 тоже однламперный)))
|
| |
| |
| telemast | Дата: Суббота, 24.02.2018, 11:28 | Сообщение # 2024 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 378
| Не-а. 207- 2х Амперный. Первая цифирка- это ток.
Добавлено (24.02.2018, 11:28)
---------------------------------------------
Горит от импульсного тока. Сколько там в пике? ХЗ.
Сообщение отредактировал telemast - Суббота, 24.02.2018, 11:29 |
| |
| |
| novokainum | Дата: Суббота, 24.02.2018, 11:34 | Сообщение # 2025 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| все смешалось в доме Облонских. тоже киловольтный но двухамперный)
в третий раз повторюсь- нафиг эти 107е. я про применение в эшу
|
| |
| |
