Злой шокер сборка, испытания
novokainumДата: Понедельник, 22.01.2018, 16:50 | Сообщение # 1801
Повелитель искры
Группа: Модераторы
Сообщений: 889
Награды: 5 вручить
репутация
-
13
+

Статус: Offline
ради интереса посмотрел импульс шестивольтовой ктушкт зажигания при накачке 0,1 мкв на 1400 в. на килооме. примерно 300 вольт амплитула и 100 микросек длительность. завтра попробую в схеме зш ее попробовать. амплитуда конечно мала


vvp8888Дата: Понедельник, 22.01.2018, 16:50 | Сообщение # 1802
Паяльщик
Группа: Пользователи
Сообщений: 66
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Цитата telemast ()
мотал бы трансы по креативу- не было бы такой хуйни.
Не хуйни а мощьности ! Хуйни то как раз и не хотелось. Специально считал и мотал по расчетам дабы получить реальные 100 Вт на ПНе. А не по свечению лампы определять ! С выхода засвечиваю киловатную спираль.


novokainumДата: Понедельник, 22.01.2018, 16:53 | Сообщение # 1803
Повелитель искры
Группа: Модераторы
Сообщений: 889
Награды: 5 вручить
репутация
-
13
+

Статус: Offline
делитель делается из 50 ьи 20 тиоммных резисторов двухваттных
аппарат нагружаем на всю цепочку,отбор на осцилл берем с одного резистлра. резисторы лучше залить компаундом


novokainumДата: Понедельник, 22.01.2018, 16:53 | Сообщение # 1804
Повелитель искры
Группа: Модераторы
Сообщений: 889
Награды: 5 вручить
репутация
-
13
+

Статус: Offline
пардон за очепятки. с телефона


vvp8888Дата: Понедельник, 22.01.2018, 17:05 | Сообщение # 1805
Паяльщик
Группа: Пользователи
Сообщений: 66
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Цитата novokainum ()
делитель делается из 50 ьи 20 тиоммных резисторов двухваттныхаппарат нагружаем на всю цепочку,отбор на осцилл берем с одного резистлра. резисторы лучше залить компаундом
Схематически накидай если не сложно !


telemastДата: Понедельник, 22.01.2018, 17:56 | Сообщение # 1806
Шокеростроитель
Группа: Друзья
Сообщений: 378
Награды: 1 вручить
репутация
-
1
+

Статус: Offline

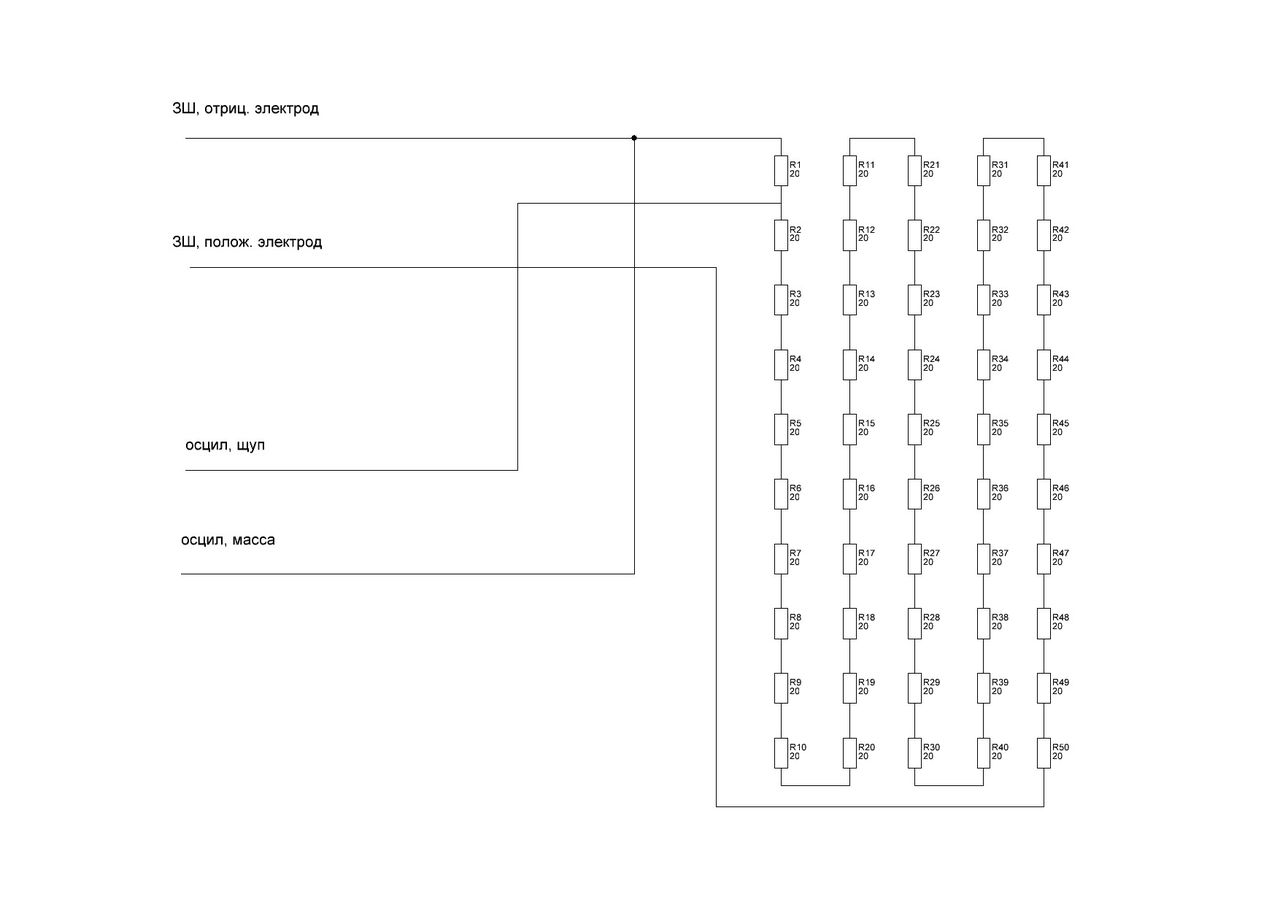

Хрена там накидывать? 50 резисторов в столбик. Подаёшь на верхний, снимаешь с нижнего. И не забываем делитель на 10 в щупе включать.


ddeputДата: Понедельник, 22.01.2018, 18:13 | Сообщение # 1807
Опытный
Группа: Друзья
Сообщений: 87
Награды: 1 вручить
репутация
-
0
+

Статус: Offline


Не зря рисовал когда-то похоже :)
Прикрепления: 8159473.jpg (42.2 Kb)


vvp8888Дата: Понедельник, 22.01.2018, 18:42 | Сообщение # 1808
Паяльщик
Группа: Пользователи
Сообщений: 66
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Благодарю !


ddeputДата: Понедельник, 22.01.2018, 22:33 | Сообщение # 1809
Опытный
Группа: Друзья
Сообщений: 87
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Цитата vvp8888 ()
Вместе с ним ионизация и боевой кап не успевает разряжаться за период импульса.
У вас похоже немного неверные представления о физике процесса. Вы должно быть думаете что конденсатор (боевой) разряжается только пока существует ионизирующий импульс с трансформатора? Все немного не так. Трансформатор создает канал, а боевой разряжаясь в него поддерживает его, пока напряжение не упадет ниже того, которое требуется для поддержания этого канала. То есть конденсатор всегда разряжается до определенного напряжения, после которого канал обравается, независимо от длительности импульса с трансформатора. Опытами на эту тему когда-то занимался Fregat, вот здесь можете ознакомиться если интересно.


vvp8888Дата: Вторник, 23.01.2018, 21:21 | Сообщение # 1810
Паяльщик
Группа: Пользователи
Сообщений: 66
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Так то оно так. Но я эксперементировал с разными трансами. И выявил что чем больше витков во вторичной обмотки тем менее злая искра. При 250-300 витках искра мощьная толстая громкая. При 550-600 витках искра тихая и уже видно тонкое тело внутри толстого ореола. Первичка и емкости во всех случаях одинаковые.

Добавлено (23.01.2018, 21:21)
---------------------------------------------

Вот собрал для друга очередной шокер. Не знаю как сфотографировать дугу. Как и чем не фоткаю , камера с ума сходит.



novokainumДата: Вторник, 23.01.2018, 21:22 | Сообщение # 1811
Повелитель искры
Группа: Модераторы
Сообщений: 889
Награды: 5 вручить
репутация
-
13
+

Статус: Offline
закон Ома пока еще не отменили. тем более там не столько активное сопротивлкение рулит


vvp8888Дата: Вторник, 23.01.2018, 22:02 | Сообщение # 1812
Паяльщик
Группа: Пользователи
Сообщений: 66
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Да да ! Индуктивное важнее в данном случае !

Добавлено (23.01.2018, 22:02)
---------------------------------------------
Купил сегодня резисторы 2 ватные по 22 ома. Спаял приблуду для измерения импульса. Залил эпоксом ... жду пока застынет. Буду замерять !



novokainumДата: Вторник, 23.01.2018, 22:17 | Сообщение # 1813
Повелитель искры
Группа: Модераторы
Сообщений: 889
Награды: 5 вручить
репутация
-
13
+

Статус: Offline
а вообще дуга жутб. емкости какие? и про тр- р если можно расскажите пжста


vvp8888Дата: Вторник, 23.01.2018, 22:49 | Сообщение # 1814
Паяльщик
Группа: Пользователи
Сообщений: 66
Награды: 1 вручить
репутация
-
0
+

Статус: Offline
Поджигающие 0.22 мкф боевая 4.7 мкф. ВВ транс феррит 2000НМ стержень диаметр 10 мм длинна 35 мм. Первичка 5 вит. лентой из 7 проводов 0.35 мм , вторичка 250 -280 вит. проводом 0.2 мм. в три слоя.

Добавлено (23.01.2018, 22:46)
---------------------------------------------
Напиши номер , в вотсапе или в вайбере видос скину.

Добавлено (23.01.2018, 22:49)
---------------------------------------------
Разрядник на 1200 -1400 вольт пробоя. Самодельный.



novokainumДата: Вторник, 23.01.2018, 22:54 | Сообщение # 1815
Повелитель искры
Группа: Модераторы
Сообщений: 889
Награды: 5 вручить
репутация
-
13
+

Статус: Offline
да мне видео то ненадо. фото за глаза. как делитель сделаешь- на импульс бы посмотреть.
4,7 мкф... е....
