B-Rabbit | Дата: Понедельник, 23.06.2014, 14:08 | Сообщение # 1 |
Новичек
Группа: Проверенные
| Здорова пацаны ! Недавно столкнулся с проблемой насчет лампочек накаливания,дело в том,что в квартире они часто взрываются и становятся причиной ряда неприятностей. Надоело уже ! Вот и решил потихоньку перейти на светодиодное освещение всей квартиры. Так вот,как мы знаем,светодиоды не питаются на прямую от сети 220 В 50 Гц ~ ,так что нужен блок питания для понижения и стабилизации параметров питания.Первое что пришло мне в голову это обычный силовой трансформатор с выходной обмоткой на 36 В. По моему это самый простой из надежных,и самый надежный из простых вариантов ! Вот изначальная схема проекта,если у кого есть замечания,дополнения,или советы,то прошу писать ниже.Ваш бешеный кролик.
HK
|
|
| |
Igorane | Дата: Вторник, 24.06.2014, 19:32 | Сообщение # 2 |
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| О питании светодиодов от сети 220 V Питание светодиодов от сети 220 В производят двумя способами:
1. Питание светодиода от сети через конденсатор - емкостное сопротивление. При питании таким способом мощных светодиодов от сети происходит пережог энергии гораздо больше, чем при использовании ламп накаливания. 100-ватная лампочка накаливания потребляет от сети примерно 460 мА. Светодиодный эквивалент этой лампы "сожрёт" - примерно 500 мА.
Питание светодиодных ламп от сети 220 возможно только в том случае, если они собраны на маломощных светодиодах. Но это дорого, ненадёжно, малоэффективно, недолговечно. Лично я работаю только со светодиодами от 1 Вт. до 10 Вт. - самые выгодные светодиоды для освещения жилых помещений (это не только моё мнение, но и многих конструкторов в Интернете, тех, которые "с головой").

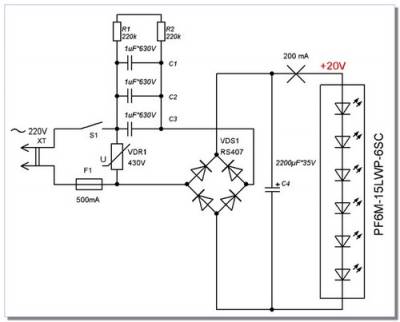

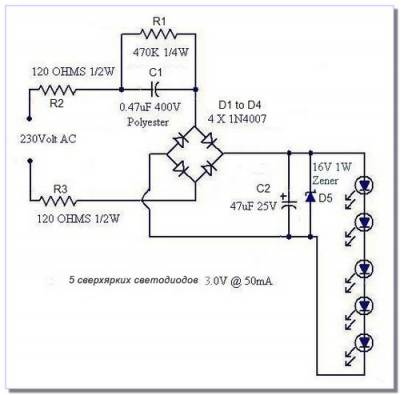

Желающим могу предложить некоторые схемы питания маломощных светодиодов от сети 220 В (естественно, я эти схемы не делал и не испытывал, поэтому, рекомендации пока дать не могу):

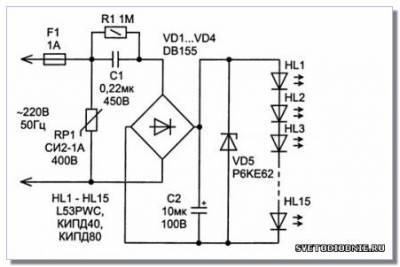

Через конденсатор можно запитать как цепочку из 100 светодиодов, так и один светодиод - главное рассчитать ёмкость конденсатора. Можно рассчитывать по формулам, что долго и муторно. А можно просто поставить в специальную программу расчёта конденсатора для питания светодиодов свои данные (ток и напряжение), и она выдаст Вам ёмкость конденсатора. Так выглядит рассчёт для цепочки из 20 последовательных светодиодов с током в 20mA (0,02A):
http://avitop.ru/led7.html источник.
Я лично не делал, но думаю тут есть что почерпнуть
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
|
| |
Aleksandr_Sokolov | Дата: Четверг, 26.06.2014, 12:45 | Сообщение # 3 |
Шокеростроитель
Группа: Друзья
Сообщений: 487
| B-Rabbit, купи энергосберегающие люм.лампы.стоят недорого, если вовремя чинить пускорегулятор работают лет 5 и более.у меня стоят такие лампы 6 летней давности ))
|
|
| |
ElectronX | Дата: Пятница, 18.07.2014, 00:50 | Сообщение # 4 |
Новичек
Группа: Пользователи
Сообщений: 2

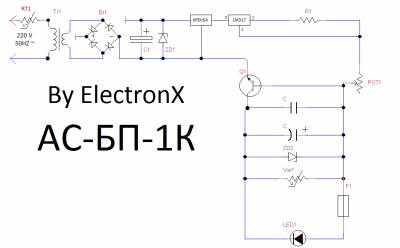

| Пацаны,вот моя схема БП,короче доработал,исправил все косяки,но тем не менее есть проблема с выбором варистора и термистора.Настраиваю микросхему на напряжение 3,25 В,то есть на светодиоде может быть максимум 3,25 В.Какой варистор выбрать ? Термистор стоит на разрыв по входу,какой подойдет ?
|
|
| |
Igorane | Дата: Пятница, 18.07.2014, 15:18 | Сообщение # 5 |
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| Варистор у тебя я так понял для защиты от скачков напряжения? Но ставят его до диодного моста вроде как? Я ес честно никада не имел опыта работы с варисторами но как понимаю он ставится в паралель перед понижающим трансом, обязательно с предохранителем, чтоб ес варистор решит здохнуть не получилось КЗ.
Термистор, если ты хочешь защитить диод от перегрева, ставится вместо F1, тоесть радиатор у диода перегрелся, сопротивление выросло и диод пригас до тех пор пока температура не понизится. Выбирать надо в соответствии с параметрами сопротивления и температуры до которой нагреется диод.
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
|
| |
ElectronX | Дата: Пятница, 18.07.2014, 16:01 | Сообщение # 6 |
Новичек
Группа: Пользователи
Сообщений: 2
| Цитата Igorane ( ) Варистор у тебя я так понял для защиты от скачков напряжения? Но ставят его до диодного моста вроде как? Я ес честно никада не имел опыта работы с варисторами но как понимаю он ставится в паралель перед понижающим трансом, обязательно с предохранителем, чтоб ес варистор решит здохнуть не получилось КЗ. Термистор, если ты хочешь защитить диод от перегрева, ставится вместо F1, тоесть радиатор у диода перегрелся, сопротивление выросло и диод пригас до тех пор пока температура не понизится. Выбирать надо в соответствии с параметрами сопротивления и температуры до которой нагреется диод. Да,варистор ставлю для защиты от скачков напряжения,он подключается параллельно к защищаемой нагрузке (светодиоду).Прочитал вот этот вот материал (http://www.ec-centre.com.ua/varcap/varistors.php) и сделал некоторые выводы. 1.Номинальное напряжение нужно в районе 10 В. 2.Рабочее напряжение нужно равно напряжению на светодиоде,то есть 3-3.25 В. Все остальные параметры в этом случае не особо важны.Спасибо за подсказку поставить предохранитель,на максимальны ток варистора,да ? Термистор ставлю для защиты всей схемы от скачков тока.В сети напряжение часто изменяется,а следовательно и ток тоже,если ток возрастет и достигнет предела,термистор увеличит сопротивление,и этому току хер,он не сможет навредить схему !
|
|
| |
Макс | Дата: Пятница, 30.01.2015, 11:27 | Сообщение # 7 |
Бывалый
Группа: Проверенные
Сообщений: 23
| Игорян, толку питать светодиоды через сопротивления КПД такое же как у лампы накаливания будет. Тут по любому или через понижающий транс питать или же драйвер собирать.
|
|
| |
Svich | Дата: Понедельник, 02.02.2015, 13:06 | Сообщение # 8 |
Повелитель искры
Группа: Модераторы
Сообщений: 577
| Цитата Igorane ( ) Питание светодиодных ламп от сети 220 возможно только в том случае, если они собраны на маломощных светодиодах. Но это дорого, ненадёжно, малоэффективно, недолговечно. хз. у меня в гараже уже лет 15 светодиод обычный(3.5волт30ма) светит круглосуточно и ничего пока. подключён последовательно с резистором к 220
