Приспособления для ВАКУУМНОЙ заливки трансформаторов
|
|
| Igorane | Дата: Четверг, 11.07.2013, 21:51 | Сообщение # 1 |
 Шокеростроитель
Группа: Администраторы
Сообщений: 452
| Известно, что наиболее качественная заливка трансформаторов осуществяется эпоксидной смолой под вакуумом. При этом благодаря вакууму удаляются даже самые мелкие пузырьки воздуха, находящиеся в эпоксидке. Способность держать пробой значительно выше, нежели чем при обычном заливе. Поэтому если необходим качественный вв трансформатор - лучше воспользоваться данным методом.
Впервые о данной методике узнал от Ламазоида, за что несомненно хочу его поблагодарить.
В данной теме рассмотрим Устройства самодельные и заводские, создающие вакуум. А так же методику данной заливки.
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
| |
| |
| aliaf | Дата: Среда, 17.07.2013, 23:57 | Сообщение # 2 |
 Паяльщик
Группа: Друзья
Сообщений: 62

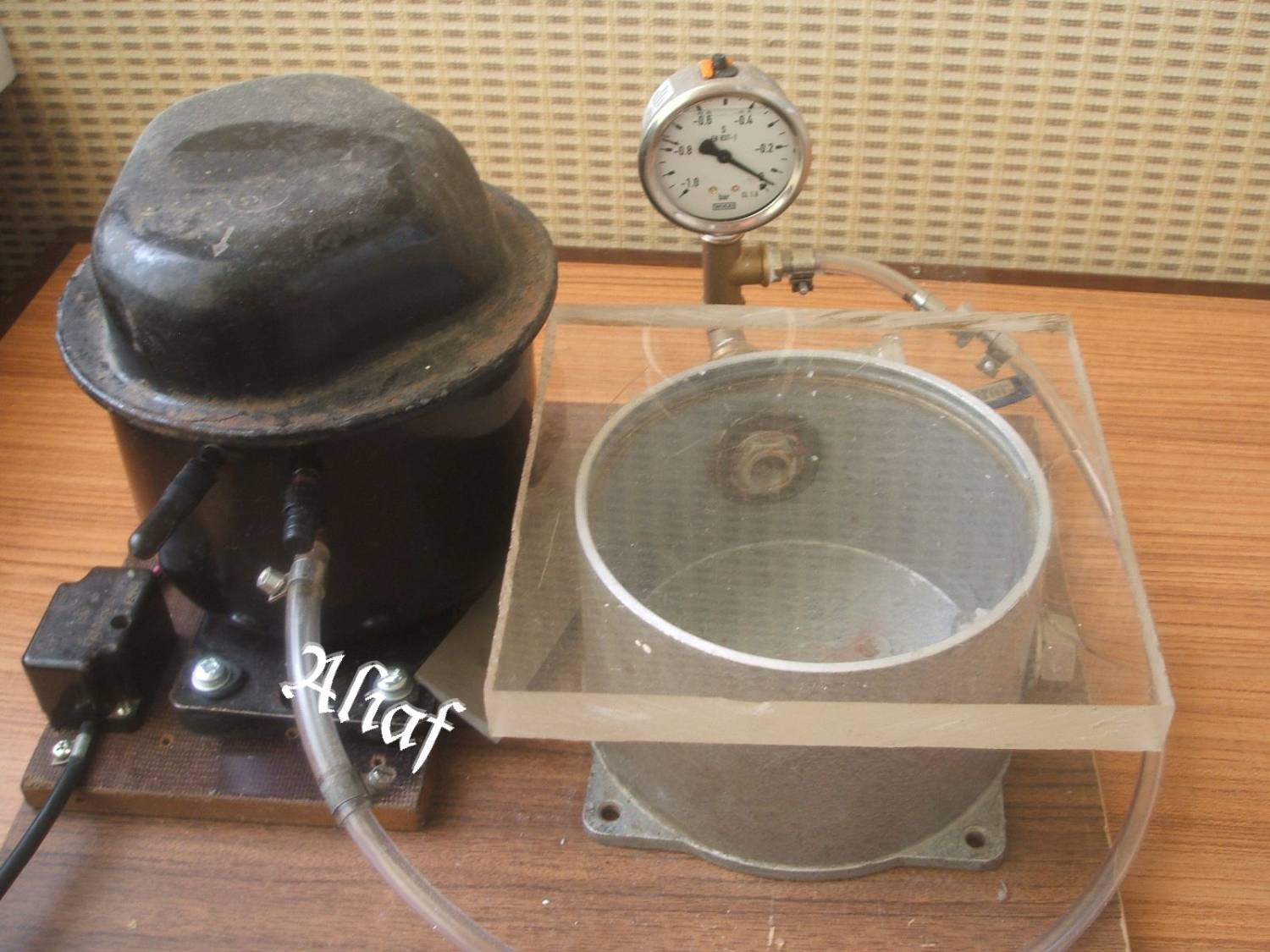

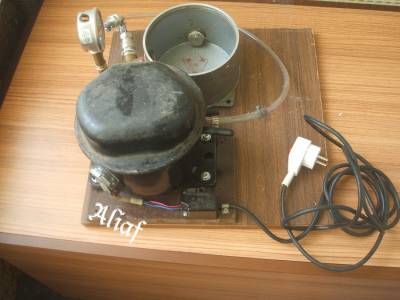

| Вакуумная установка из компрессора советского холодильника. В качестве емкости можно использовать обыкновенную кастрюлю. Кусок оргстекла толщиной 15 -20 мм и прокладка из силиконовой резины (можно и из простой резины, только достаточно эластичной). Вакуум метр, обратный клапан, вентиль, уголок и пару тройников ( вместо двух тройников можно использовать одну крестовину), кусок толстого прозрачного шланга, штуцер и 4 хомутика. Делал из того, что было под рукой. Весь узел откачки смонтирован на боковой стенке камеры. Можно смонтировать непосредственно на оргстекле.
В качестве камеры можно так же использовать отрезок канализационной трубы для наружных работ(оранжевая) диаметром 150-200мм. Только под низ нужно подложить еще одну резиновую прокладку. При сборке нужно обеспечить идеальную герметичность соединений, иначе хорошего вакуума не получить. На фотографиях хорошо видно все устройство, так что собрать подобную установку не составит труда.
Данная установка позволяет получить вакуум -920 - -930 милибар. Что более чем достаточно для заливки ВВ катушек электрошокера да и для других поделок.
Автор Aliaf.
Сообщение отредактировал aliaf - Четверг, 18.07.2013, 00:07 |
| |
| |
| Tesla | Дата: Суббота, 20.07.2013, 11:00 | Сообщение # 3 |
|
Проффи
Группа: Проверенные
Сообщений: 159
| aliaf, установка не плоха
|
| |
| |
| Igorane | Дата: Воскресенье, 21.07.2013, 01:03 | Сообщение # 4 |
|
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| Установка охуенна! aliaf, в ближайшее время добавлю эту и остальные конструкции на главную. Спасибо за информативный обзор.
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
| |
| |
| Макс | Дата: Понедельник, 31.03.2014, 20:03 | Сообщение # 5 |
|
Бывалый
Группа: Проверенные
Сообщений: 23
| Когда вакуумируешь, предварительно катушку нужно залить эпоксидкой и положить ее вколбу откачки?
|
| |
| |
| Igorane | Дата: Понедельник, 31.03.2014, 20:17 | Сообщение # 6 |
|
Шокеростроитель
Группа: Администраторы
Сообщений: 452

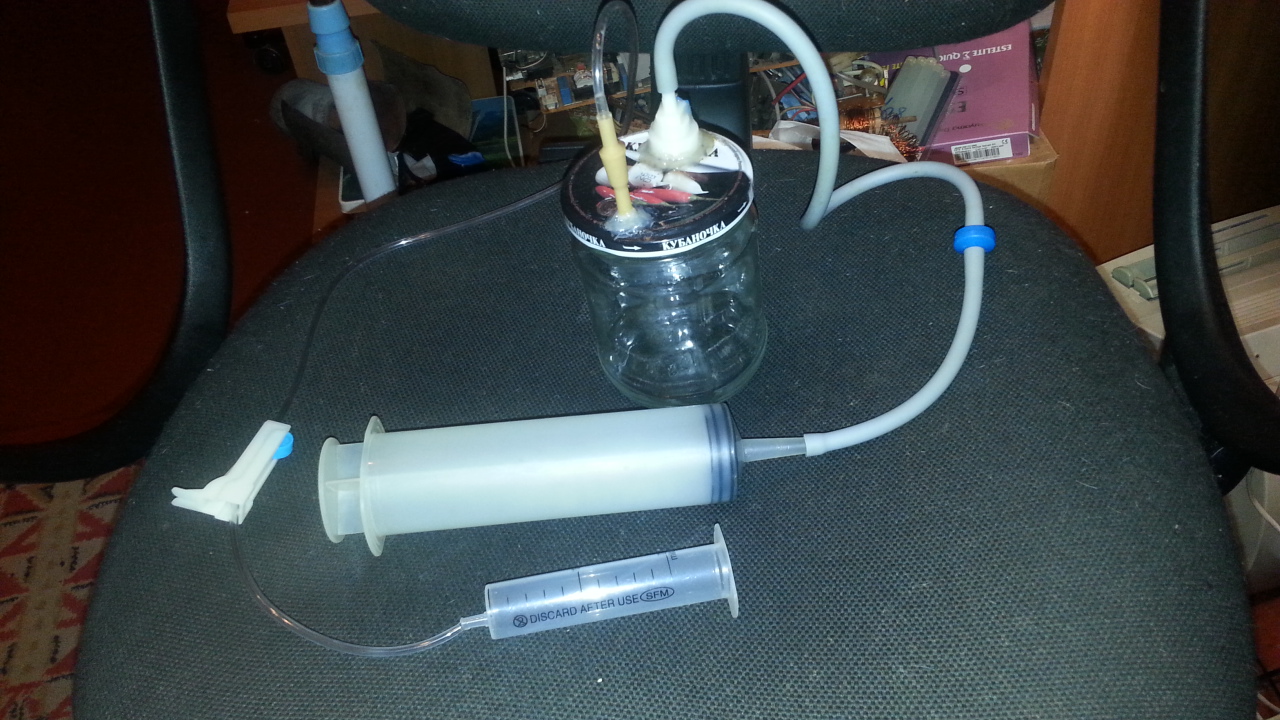

| Берется корпус туда пихается транс и заливается эпоксидка. Все это дело кладется в вакуумную камеру. Вот такая банка у меня, может уже видел)
Ща скину фото процесса.
Вот как то так.
Транс засунул в шприц и залил эпоксидкой.
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
| |
| |
| skinail | Дата: Среда, 04.06.2014, 02:04 | Сообщение # 7 |
 Проффи
Группа: Проверенные
Сообщений: 231
| с Алиафом канешь хуи сравнить .. но как и обещал отписатся, пишу вот-)
кароче хател от насоса замутить чтуковину, но прикол там в чем что клапаны работают только если резко качать. и чтоб шприцом, отстои вобщем.

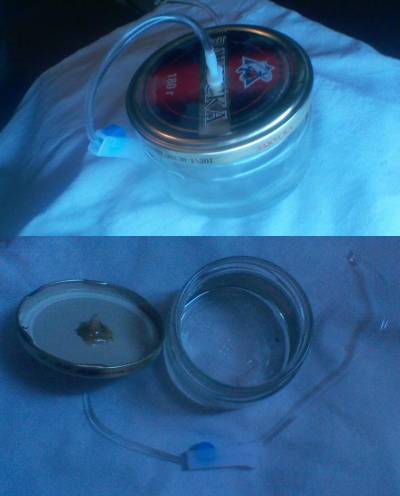

Тогда плюнул и собрал ето. баночка с кухни, систему у сосдеки взял, клеи для пистолета посусекам нарыл-)
Реклама вообщем установки ахуенна) шприца вот бля не нашел, помогли бронхи,далее 10 мин лежала вакумированнои,потом не стерпел и засунюл систему в воду и открыл, воды набролось 50мл.
И да бля, сделал то давно, прост забыл,сеня вспомнил.
Добавлено (04.06.2014, 01:59)
---------------------------------------------
http://gfile.ru/a5pNQ
Добавлено (04.06.2014, 02:04)
---------------------------------------------
какои обьем у ваших баночек вытягиваете??? если 40% от обьема банки то мне остается только шприц на 50кубов взять и все.если больше нада то придетса самому мега шприц заебенить.
можно
|
| |
| |
| Igorane | Дата: Среда, 04.06.2014, 10:13 | Сообщение # 8 |
|
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| skinail, Либо шприц 150куб либо насос с перевернутым клапаном (резко хуярю на выкачивает получше шприца и быстрее) Если после этого бронхами попробовать откачать, ск всего от натуги кишка выскочит. В общем результатом я вполне доволен. Вечером (ес не забуду) фото насоса скину
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
| |
| |
| skinail | Дата: Среда, 04.06.2014, 14:20 | Сообщение # 9 |
|
Проффи
Группа: Проверенные
Сообщений: 231
| у меня баночка всего на130 кубов и из нее 150 выкачать нада? крышка выдержит Оо.. ? насосик поломаныи есть надо померить обьем, думаю 150 влезет, попробую из него баян сделать. А в аптеках максимом 20кубовые у нас( . при просьбе дать побольше смотрят 'как на наркомана'.
можно
|
| |
| |
| Aleksandr_Sokolov | Дата: Среда, 04.06.2014, 14:45 | Сообщение # 10 |
 Шокеростроитель
Группа: Друзья
Сообщений: 487
| skinail, этож каким наркоманам нужен баян объемом больше 20 мл  .ну ты блять изобретатель ((купи обратный клапан.и 150 куб баян.1 в зоомагазине, 2 в медтехнике..а то мне больно смотреть на то как ты мучаешься (((.P.S.захуярил устройство для предварительного вакуума.
Подробности фиксируем тут http://future-weapons.ru/forum/viewtopic.php?f=12&t=2619&start=440
|
| |
| |
| skinail | Дата: Среда, 04.06.2014, 16:20 | Сообщение # 11 |
|
Проффи
Группа: Проверенные
Сообщений: 231
| обошел зоомаги нигде нет,только в одном сказали что было и неизвестно када будет. И нафига етот обратныи клапан? я так понял что при изпользовнии двух клапанов+баян получается насос, а нафига мне насос если я за один прием могу откачать всю емкость, и закрыть стандартнои хуинюшкои от системы?
В медтехнику не захадил, надо посетить, есть один на примете.Добавлено (04.06.2014, 16:12)
---------------------------------------------
кстате ща подумал, что с двумя стандартными хуинюшками от системы можно тоже сделать насос. Просто получится что 'клапанами' надо вручную управлять) Добавлено (04.06.2014, 16:20)
---------------------------------------------
P.S.захуярил устройство для
предварительного вакуума.""
.
ето хорошо, а вот как и чем промывать систему потом?
можно
|
| |
| |
| корж | Дата: Среда, 04.06.2014, 17:04 | Сообщение # 12 |
 Паяльщик
Группа: Проверенные
Сообщений: 62
| клапана есть еще и в авто магазинах запчастей, большие железные и маленькие пластиковые (может даже быть на заправках)
я всё никак не найду балончик от духов, чтоб сделать маленький отчет как из него сделать неплохой обратный клапан
|
| |
| |
| Aleksandr_Sokolov | Дата: Среда, 04.06.2014, 22:55 | Сообщение # 13 |
|
Шокеростроитель
Группа: Друзья
Сообщений: 487
| Эта система стоит 15 руб у нас в медтехнике...думаю заменить трубку не проблема.
|
| |
| |
| HaN | Дата: Понедельник, 16.02.2015, 21:06 | Сообщение # 14 |
|
Проффи
Группа: Пользователи
Сообщений: 164
| Обратный клапан автомобильный ваз2109 и им подобные карбюратор. 35р цена вопроса вместе со шлангами. Только проверяйте прям в магазине как держит вакуум. А как подберете лучший дома капельку масла в клапан. Держит превосходно Добавлено (16.02.2015, 21:06)
---------------------------------------------
http://youtu.be/CmtjgX8KmBA еще вариант клапана.
|
| |
| |
| vladios | Дата: Четверг, 12.11.2015, 23:08 | Сообщение # 15 |
|
Новичек
Группа: Пользователи
Сообщений: 12
| нашёл в интернете простое устройство, которое делает жутко злой вакуум в банке под крышкой:
тыц
Работает гораздо круче устройства со шприцом - проверял и то, и другое.
|
| |
| |
