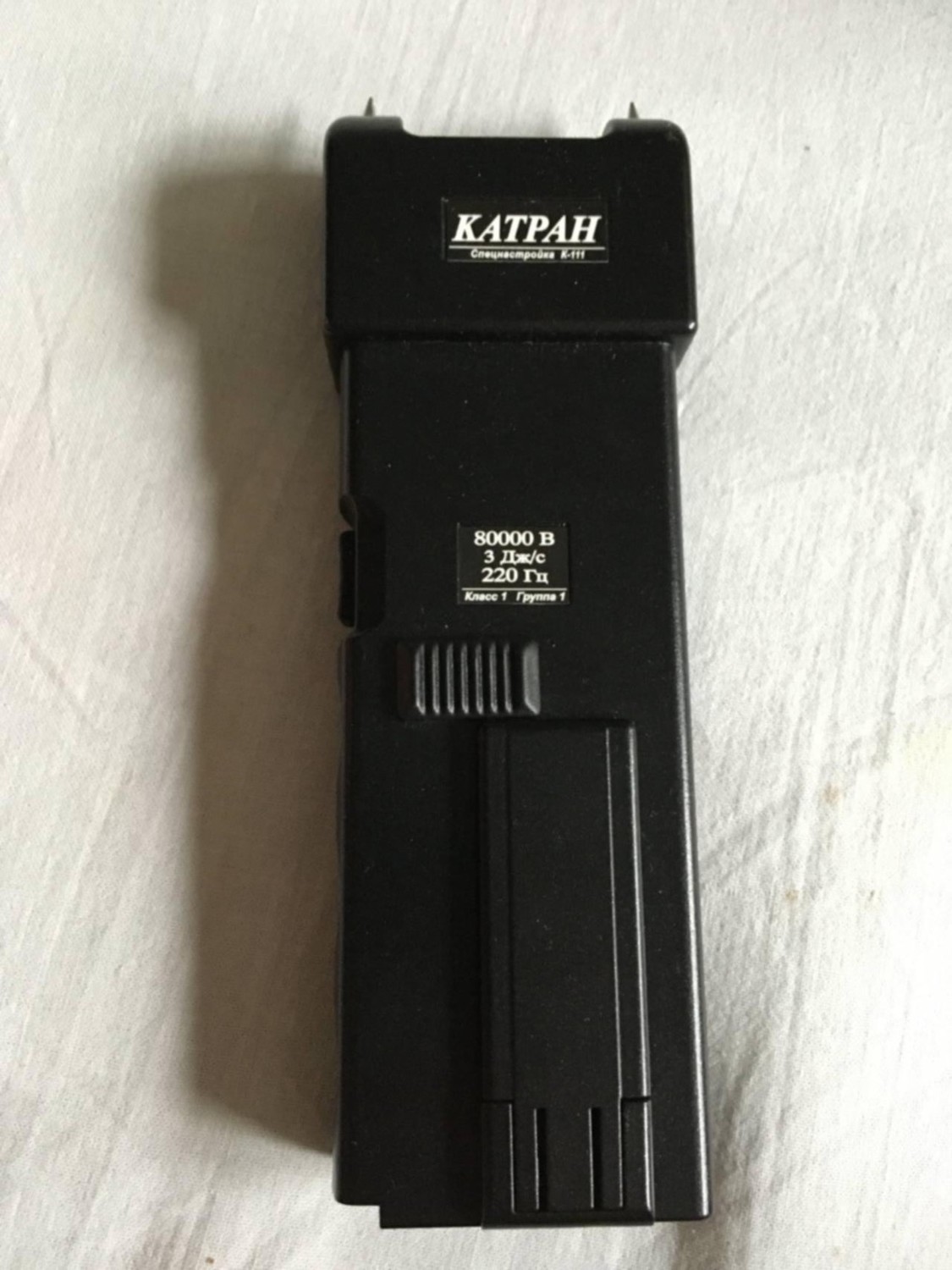

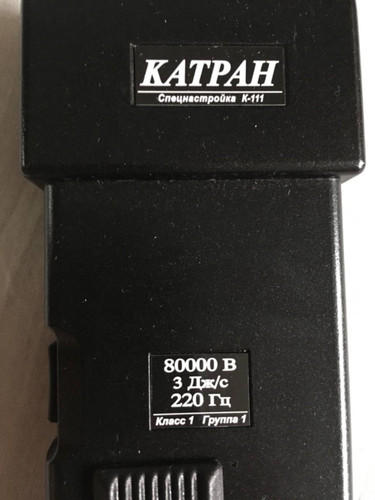

Электрошокер "Катран" 2008

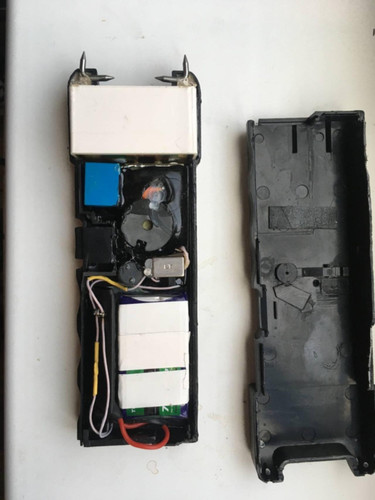

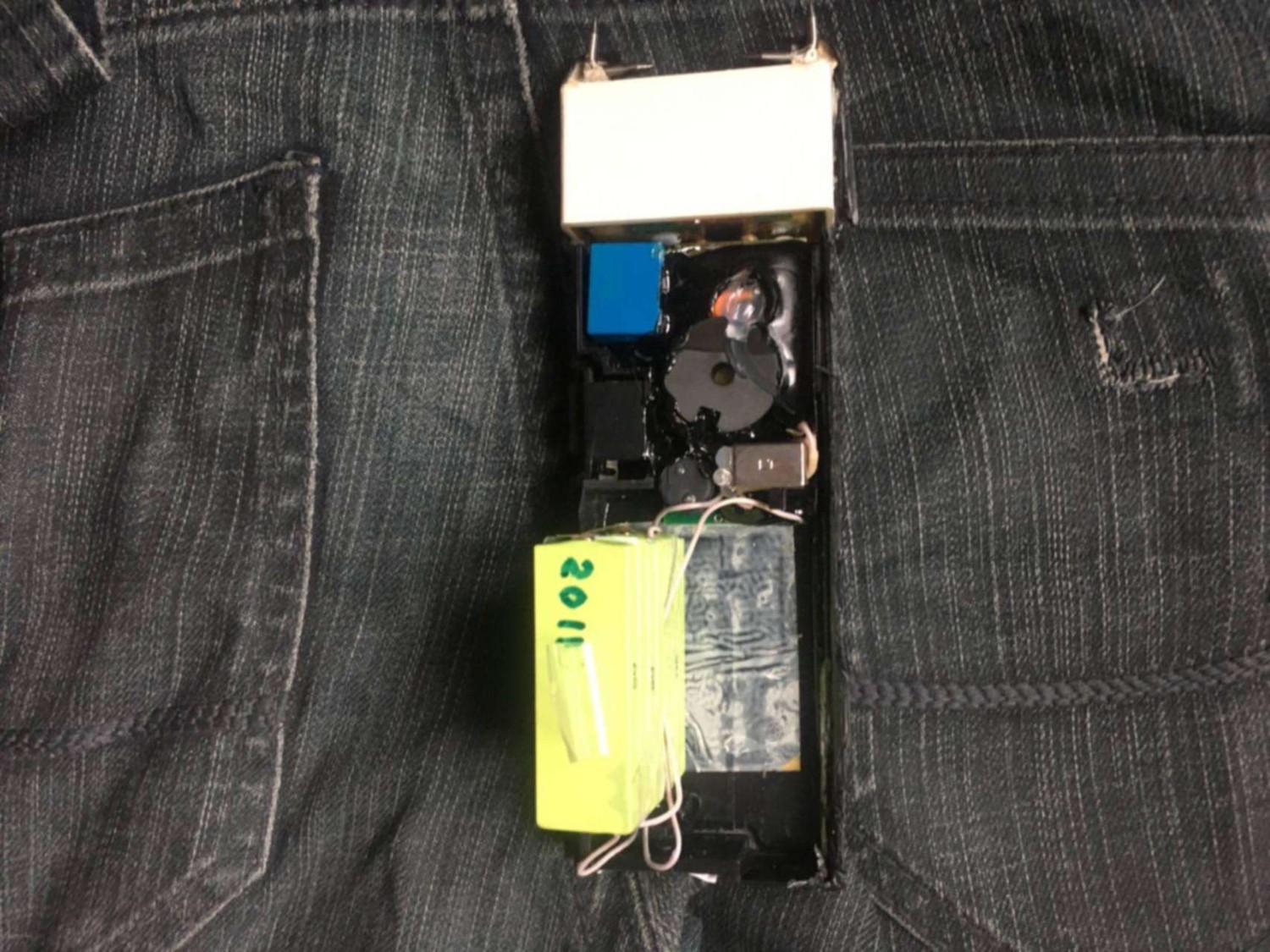

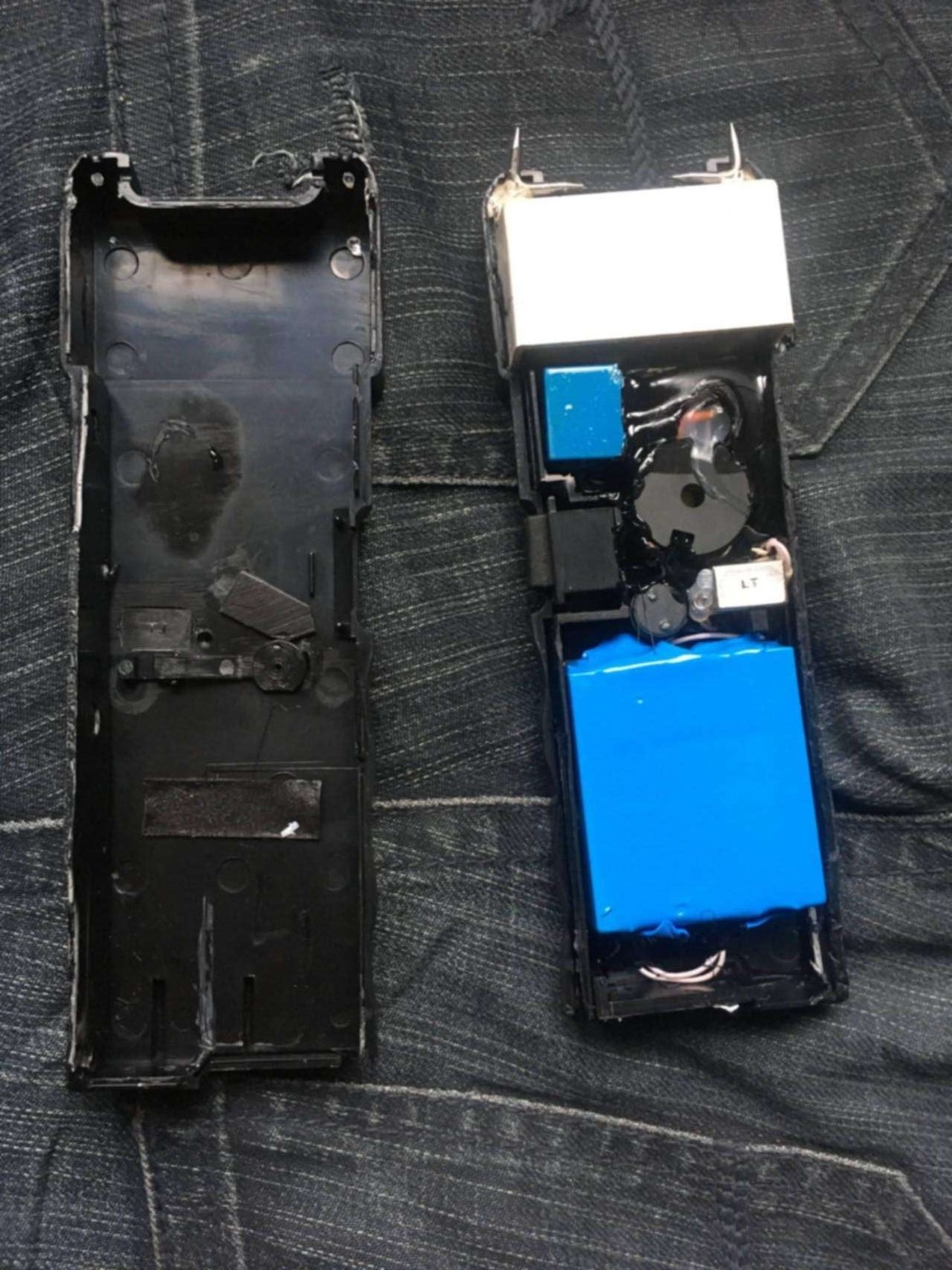

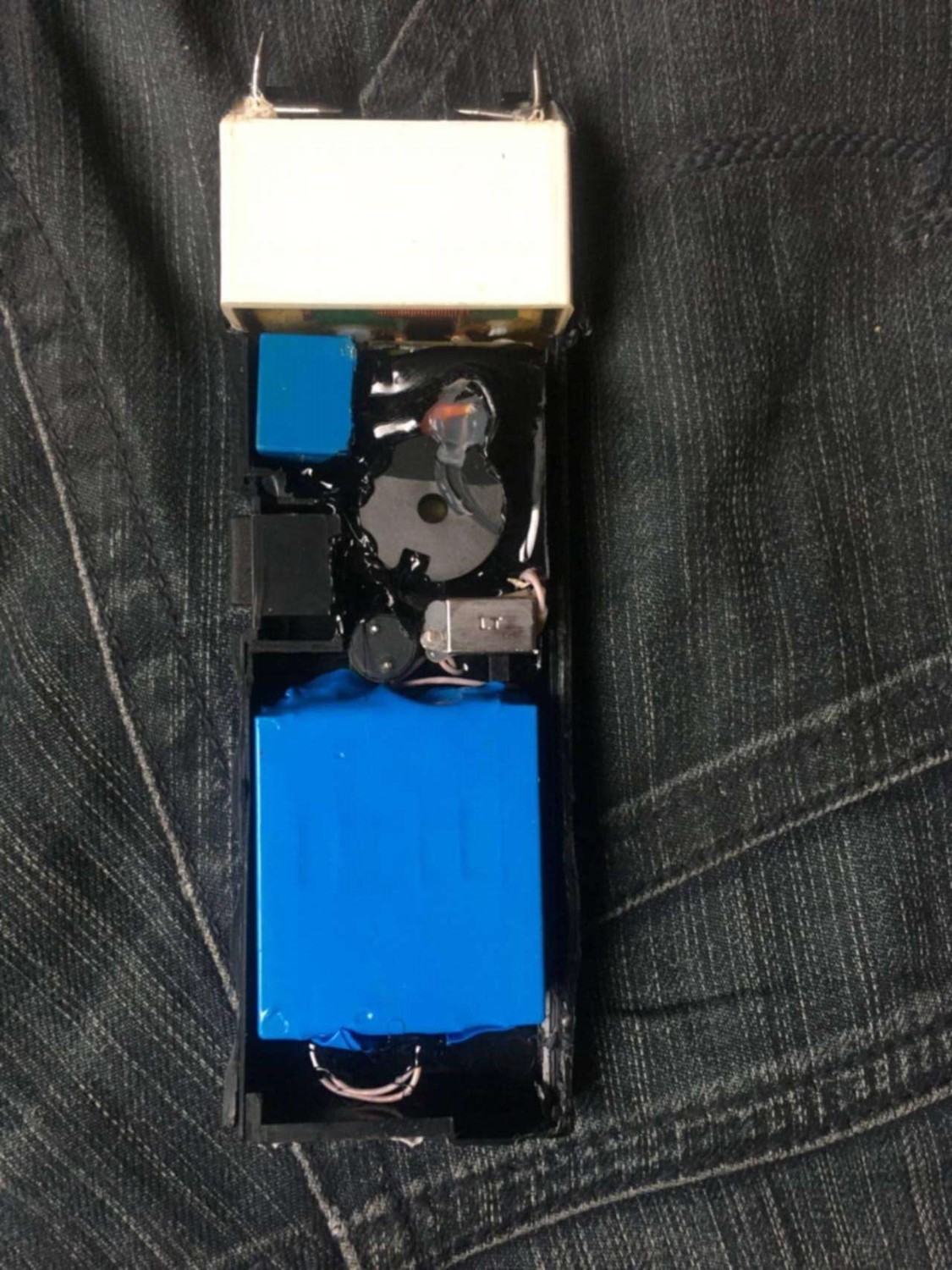

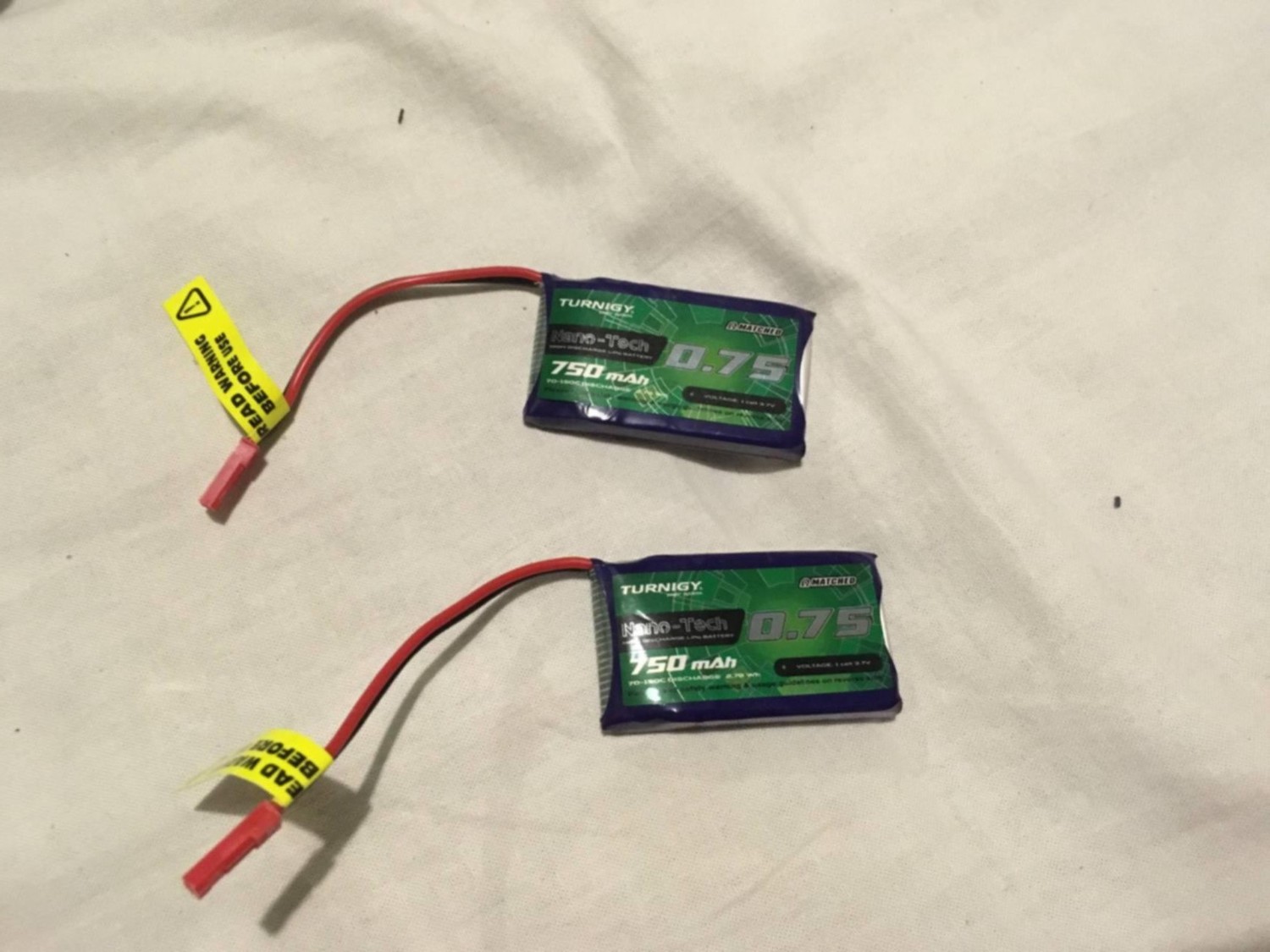

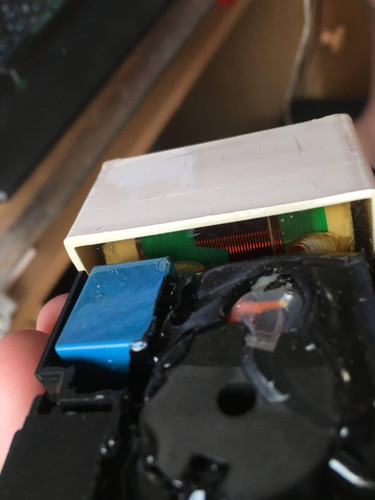

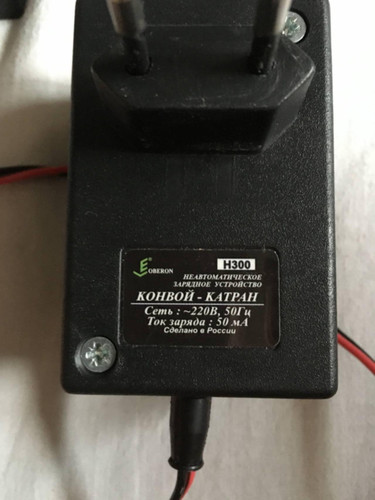

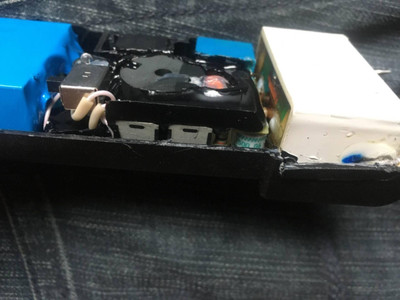

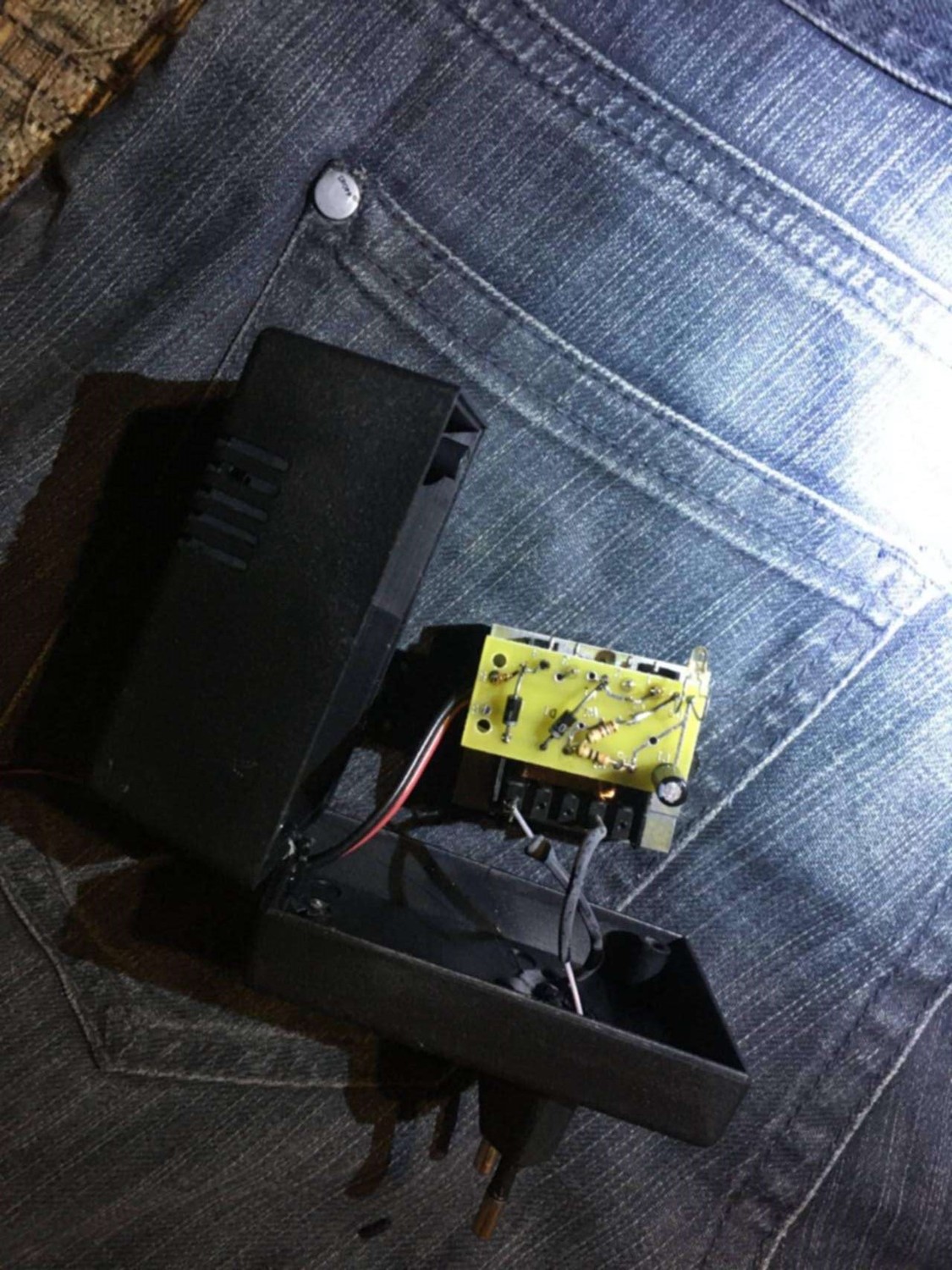

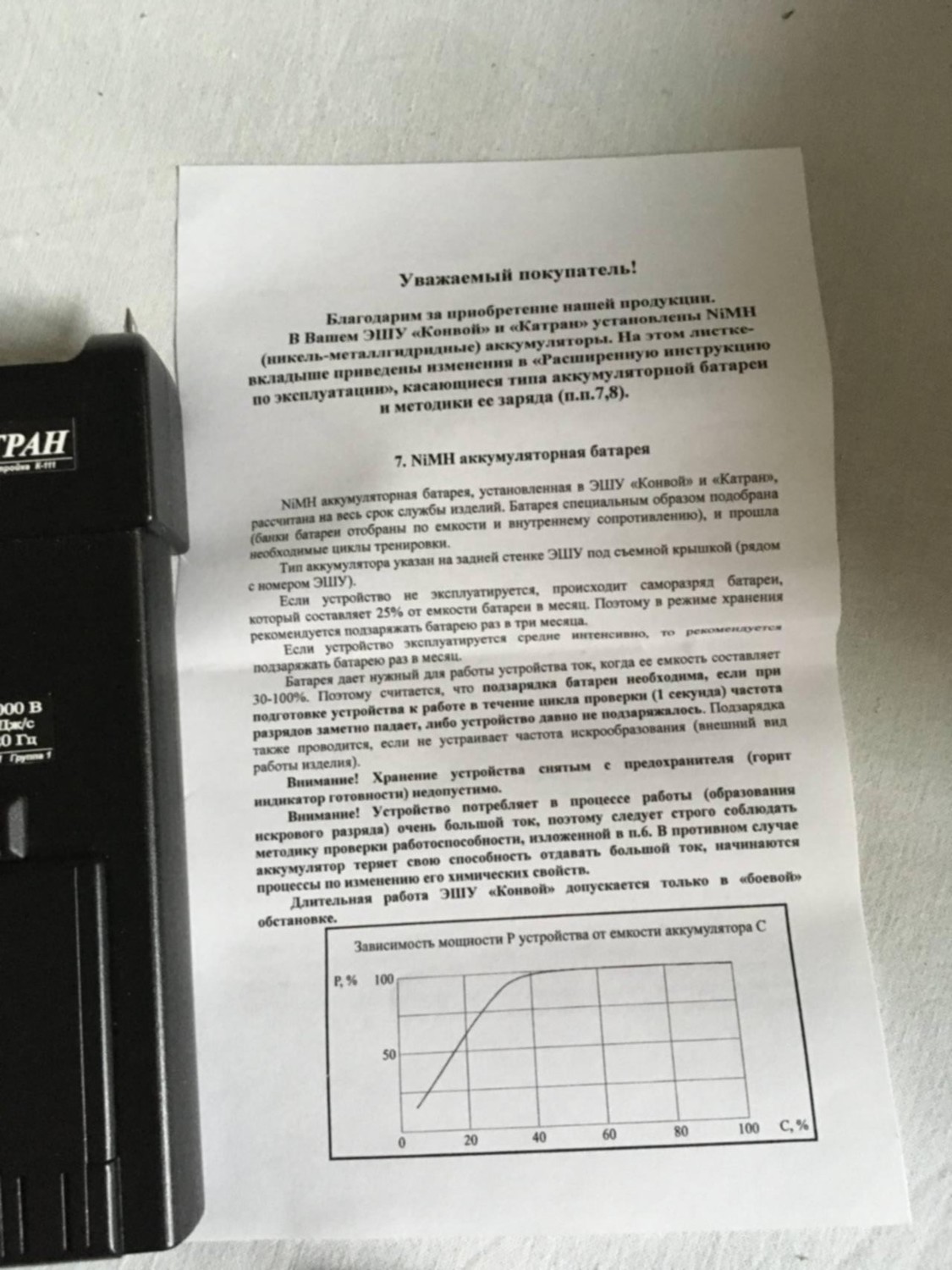

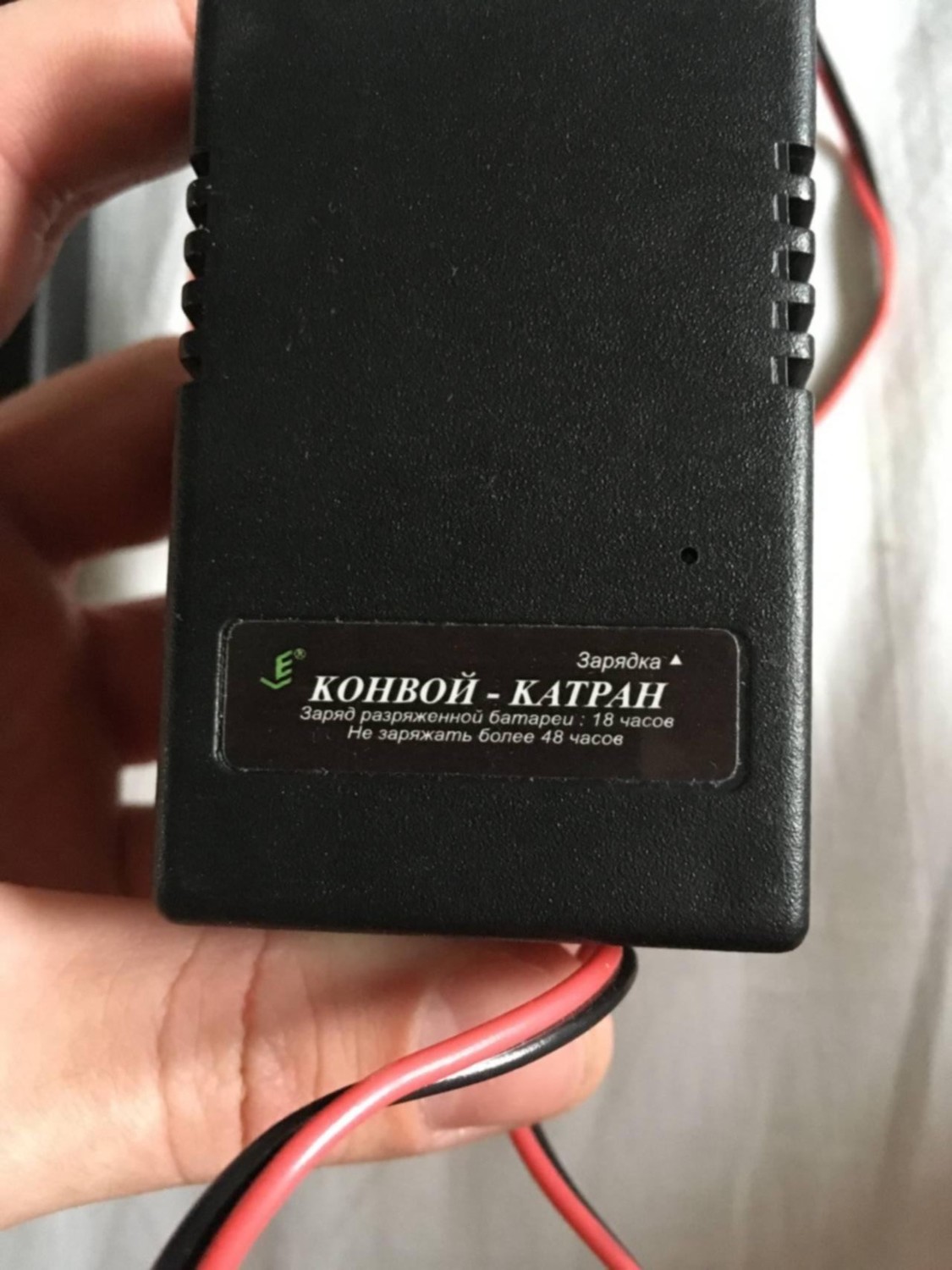

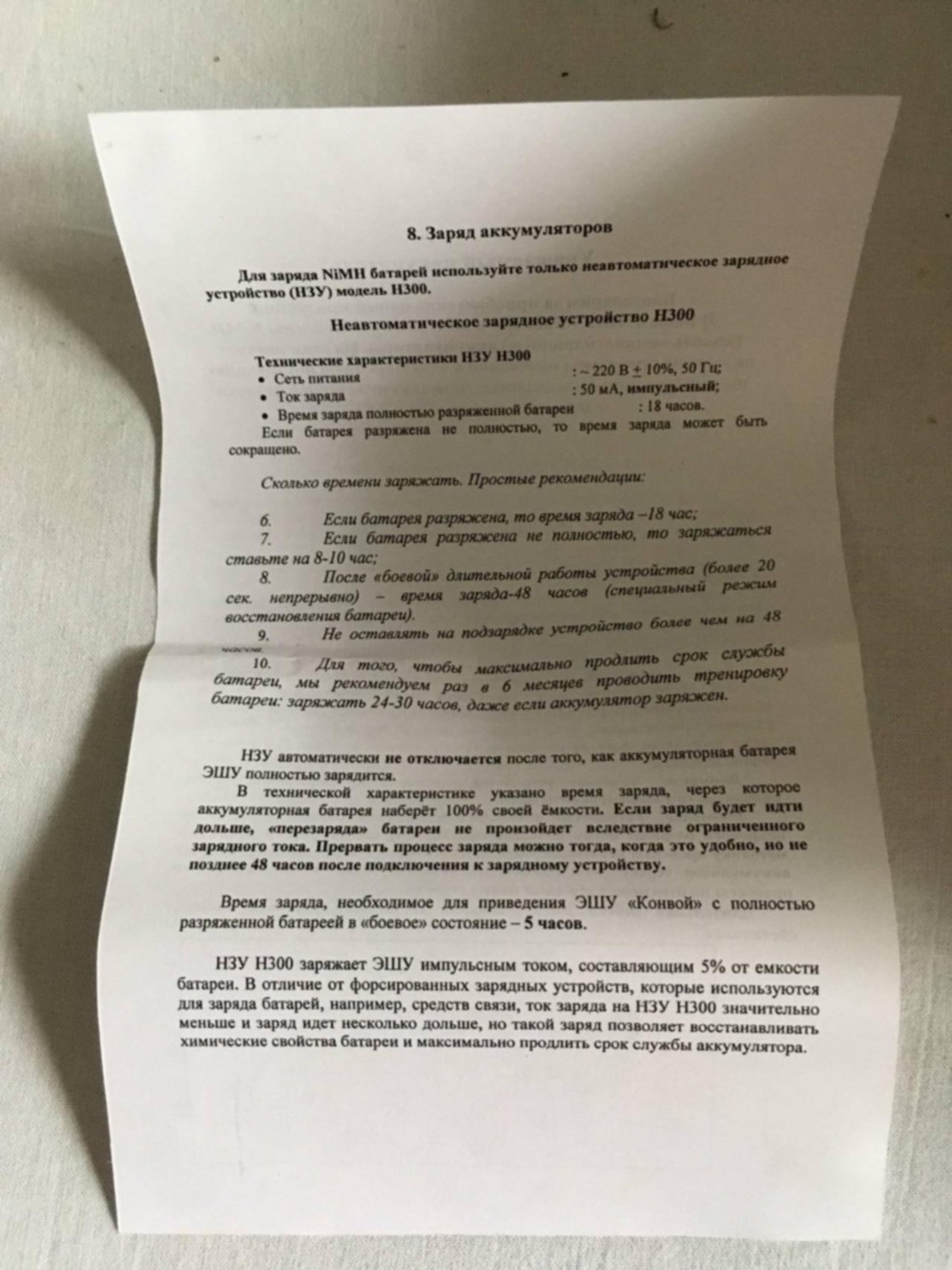

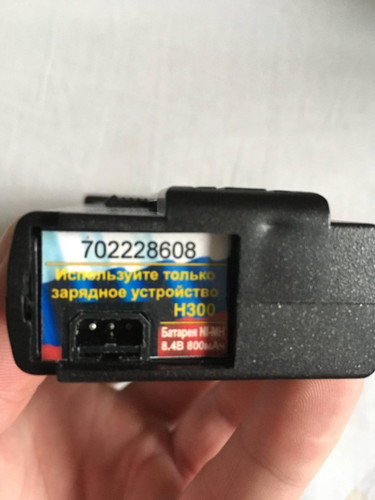

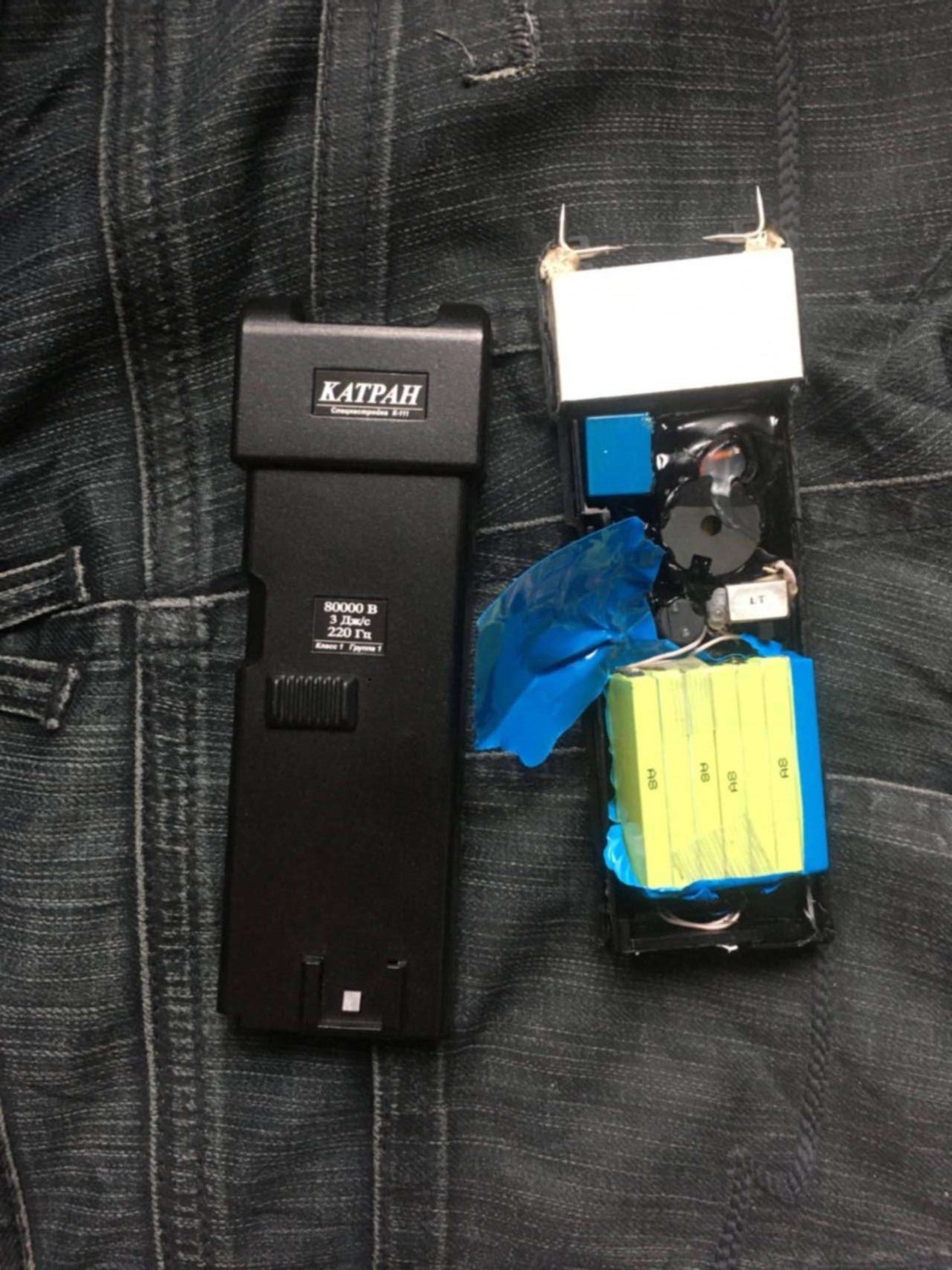

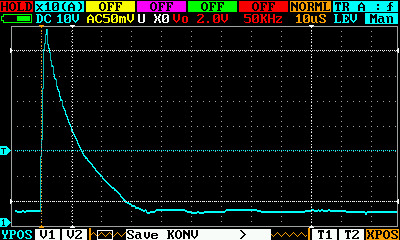

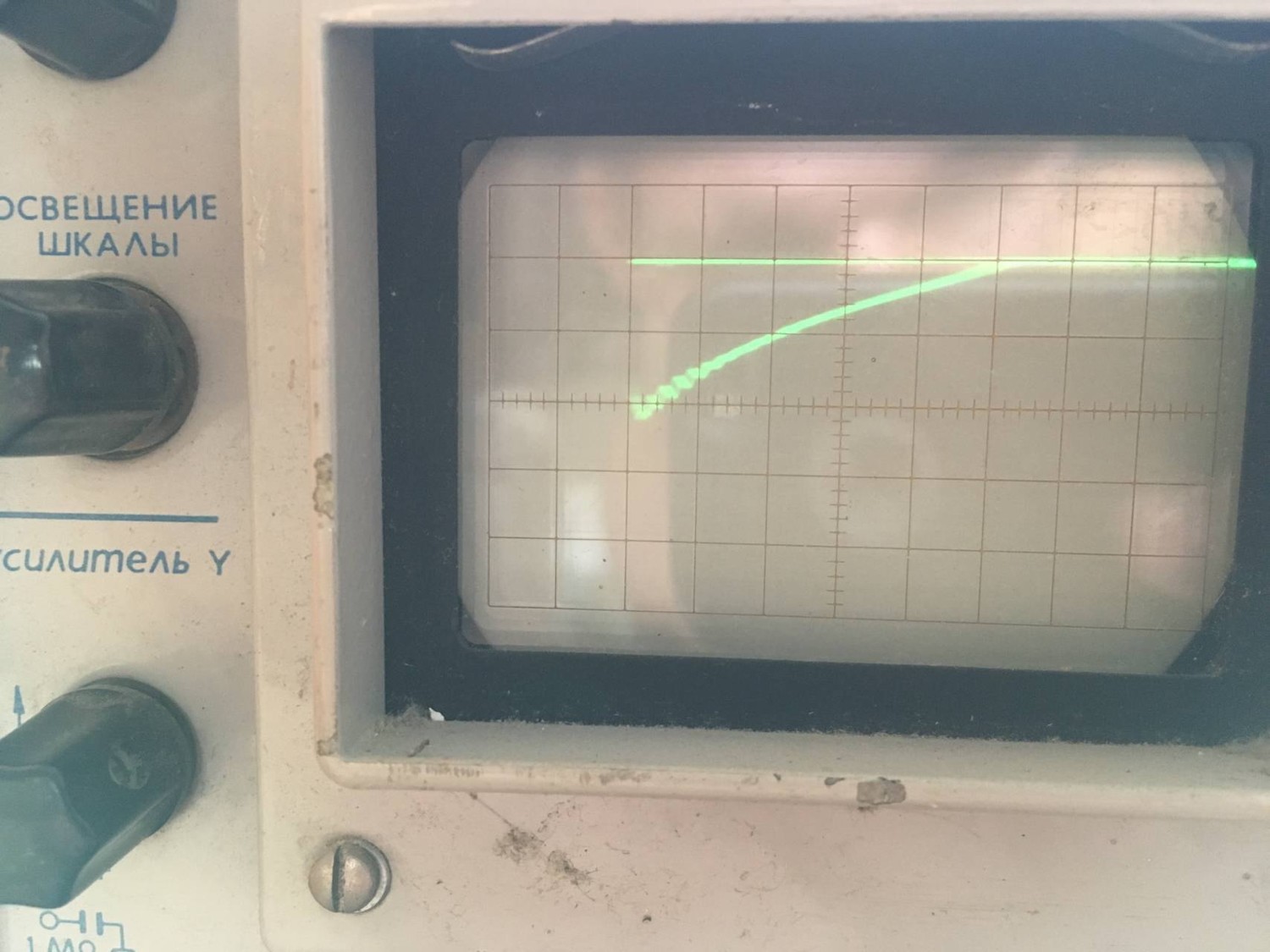

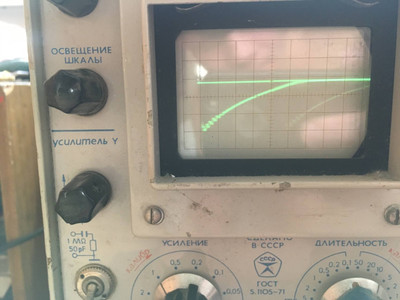

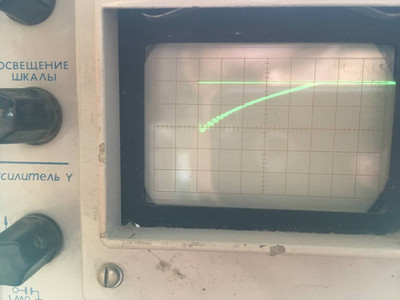

| Всем привет! Купил себе электрошокер "катран" 2008 года образец для вскрытия и экспериментов.      У электрошокера был изношен аккумулятор и он выдавал только редкие разряды с частотой 1гц, было принято решение заменить их и провести исследование!) Самое что меня поразило в этой модели это зарядка, в инструкции указано что для полной зарядки NI-MH аккумулятора требуется 18часов, опупеть)) Как будто там автомобильный стоит)0 Да и сам блок питания зарядки довольно примитивный, тупо трансформатор и 2 диода с резистором. К стате когда я мерил с неё шел ток 17v хз, но может это и убило аккумы.    После вскрытия видно обычный мультивибратор на двух транзисторах, трансформатор преобразователя на Б22. провода МГТФ и кучу термосоплей:)) Корпус дополнительно усилен листами пластика по периметру от пробоев. Самое необычное что мне бросилось в глаза это разрядник на 2500V, два кондера 1000V 0,1мкф скорей всего подключены последовательно. Ну и у ВВ трансформатора первичка намотана в 2 слоя, с последующим уменьшением витков(пирамидально).      $IMAGE14$  Не долго думая я сгонял в местный магазин авиамоделей и приобрел две банки очень злых аккумов trinigi nano-tech по 750ма каждая с током разряда 70-150C и плату BMS с током разряда до 20А, для балансировки банок.Благо места полно в корпусе, осталось еще даже пространство. Ну и запихал это все добро)    Хотел было намотать для него правильный ВВ транс, но замеры импульса показали что особо оно и не требуется, да и габариты ВВ модуля 51/27/23мм ставили под сомнения эту идею транса с пирамидальной первичкой у которого она 23.5 в диаметре не в залитом состоянии.(хотя конечно можно было её слегка сплющить в тисочках и залить) В общем результаты таковы: Амплитуда 1000-1200В, длительность 45-50мкс, частота по осцилу 335Гц, по звуковому редактору 356Гц насчитал. Сопротивление вторичной обмотки 324 Ом. Мерил как полагается на нагрузке 1ком, осцилограф правда старенький и мог чего наврать, тут уже хз судите сами. Ток потребления 3,5-4А, и меня изначально смутило сечение питающих проводов МГТФ 0.8мм:D      Еще немного инфы, оказывается 3 модификации было на одной базе  Так же отдельная благодарность нашему единомы́шленнику handmade, который сделал замеры другого образца шокера "конвой" 2013 года и доказал теорию о линейной зависимости параметров импульса относительно даты выпуска устройства)) Замер Конвой 2013г  | |
