Питание шокеров
|
|
aliaf | Дата: Суббота, 12.04.2014, 20:57 | Сообщение # 31 |
Паяльщик
Группа: Друзья
Сообщений: 62

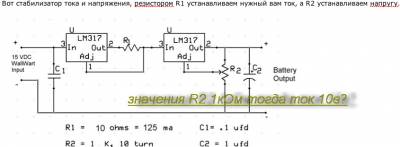

| Tesla, Вот скрин
|
|
| |
Tesla | Дата: Суббота, 12.04.2014, 20:58 | Сообщение # 32 |
Проффи
Группа: Проверенные
Сообщений: 159
| aliaf, спасибо! да не надо было столько скринов совать мне бы одного хватило, вопрос : Добавлено (12.07.2013, 10:28) --------------------------------------------- aliaf, и р1 на мой случай должен быть 4 Ом а р2 600 Ом?
|
|
| |
aliaf | Дата: Суббота, 12.04.2014, 20:58 | Сообщение # 33 |
Паяльщик
Группа: Друзья
Сообщений: 62
| О черт возми, сколько скринов вылезло, один же добавил. Надо Игоране сказать что бы удалил лишние.
Подбирай резисторы на нужное тебе напряжение и ток, а лучше для начала поставь регулируемые резисторы и когда точно подберешь нужные параметры, заменишь на постоянные.
|
|
| |
Tesla | Дата: Суббота, 12.04.2014, 20:58 | Сообщение # 34 |
Проффи
Группа: Проверенные
Сообщений: 159
| aliaf, СПАСИБО! Добавлено (13.07.2013, 19:55) --------------------------------------------- aliaf, смотри разрядил я аккумуляторы на пряжения на них осталось 3.05в (у каждого) так что мне их заряжать ?
|
|
| |
aliaf | Дата: Суббота, 12.04.2014, 20:58 | Сообщение # 35 |
Паяльщик
Группа: Друзья
Сообщений: 62
| Tesla, Вот прочитай выдржки по NiCd аккумуляторам .
Никель-кадмиевые батареи не любят длительной зарядки при эпизодической небольшой нагрузке. Периодическая полная разрядка необходима для них как воздух для человека - при отсутствии полной разрядки на электродах образуются большие кристаллы металла (что приводит к проявлению так называемого "эффекта памяти") - аккумулятор скачкообразно теряет свою емкость. Для долгой и эффективной работы NiCd батарей необходимы циклы обслуживания батареи - полная разрядка с последующей полной зарядкой, исходя из большинства рекомендаций - раз в месяц, в крайнем случае раз в 2-3 месяца.
Зарядка малыми токами за 5-12 часов позволяет обойтись без каких-либо предосторожностей в виде систем контроля заряда-разряда. При перезаряде аккумулятор просто медленно будет терять емкость (на радость производителя). Необходимо помнить об этом при использовании «bad-boy» зарядных устройств (зарядных без механизма автоматического контроля заряда). Поэтому, лучше всего заряжать полностью разряженный аккумулятор и строго соблюдать время зарядки, что позволит сохранить емкость NiCd аккумулятора достаточно долгое время.
Сообщение отредактировал aliaf - Суббота, 13.07.2013, 20:51 |
|
| |
Tesla | Дата: Суббота, 12.04.2014, 20:58 | Сообщение # 36 |
Проффи
Группа: Проверенные
Сообщений: 159
| aliaf, я не ослышался? до полной разрядки надо разряжать ?
|
|
| |
aliaf | Дата: Суббота, 12.04.2014, 20:58 | Сообщение # 37 |
Паяльщик
Группа: Друзья
Сообщений: 62
| Tesla, У меня раньше такие акумы в шуруповрте стяли, и заряжал их фирменным зарядником от шуруповерта с режимом разрядки. Так вот Зарядчик в автоматическом режиме сначала разряжал акум, а потом заряжал. К стати, эти акумы еще сейчас работают. А сейчас у меня шуруповерт Макита с акумами Li-On, там тоже умная зарядка, сначала разряжает акум, затем заряжает. Окончание зарядки предупреждается мелодией. А до какого значения разряжается, не мерял. Пишется полностью разряженный. Я последнее время только литиевыми акумами пользуюсь. погугли, может что новенькое найдешь
|
|
| |
Tesla | Дата: Суббота, 12.04.2014, 20:59 | Сообщение # 38 |
Проффи
Группа: Проверенные
Сообщений: 159
| aliaf, нифига не нашел нужного к стати,у меня тож шруповерт и на кадмиевых аккумуляторах пробовал в шокер подключить и тогда лампу на 40 ват мало не сжег (в средине дымок прощальный шел) мощные они
|
|
| |
Igorane | Дата: Суббота, 12.04.2014, 20:59 | Сообщение # 39 |
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| aliaf, Литии у тебя полимерные те что заказные тюрнигай? Или еще какие-то юзаешь?
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
|
| |
Tesla | Дата: Суббота, 12.04.2014, 20:59 | Сообщение # 40 |
Проффи
Группа: Проверенные
Сообщений: 159
| Igorane, скорей ионые
|
|
| |
aliaf | Дата: Суббота, 12.04.2014, 20:59 | Сообщение # 41 |
Паяльщик
Группа: Друзья
Сообщений: 62
| Igorane, TURNIGY nano-tech lithium polymer batteries Заказывал с HobbyКing из Гонконга
|
|
| |
GREGORI | Дата: Суббота, 12.04.2014, 20:59 | Сообщение # 42 |
Повелитель молний
Группа: Модераторы
Сообщений: 36
| aliaf, Добрый день, а можно ли той зарядкой заряжать литий три последовательно подключенных банки? Просто я собирал такую на двух лм317 но у меня вздулись акумы либо не доконца заряжались
|
|
| |
Igorane | Дата: Воскресенье, 20.04.2014, 00:32 | Сообщение # 43 |
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| GREGORI, к сожалению нельзя.
Литий-ионы, литий-полимеры заряжать можно только балансирной зарядкой, либо поштучно.
Схему самодельной зарядки можно увидеть тут сообщение 17. Спасибо Алиафу за найденную схему
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
|
| |
Tesla | Дата: Воскресенье, 20.04.2014, 10:06 | Сообщение # 44 |
Проффи
Группа: Проверенные
Сообщений: 159
| неплохая схемка для зарядки литиевых акб http://radioskot.ru/forum/2-1556-1
|
|
| |
Igorane | Дата: Понедельник, 21.04.2014, 08:21 | Сообщение # 45 |
Шокеростроитель
Группа: Администраторы
Сообщений: 452
| Вроде нечетак, если поштучно заряжать.
Выложена пользователем ГУБЕРНАТОР на сайте, ссылка выше.
Цитата Возникла необходимость в зарядном для Li-Ion 3,7В. Долго не копавшись повторил данную схему,работает нормально. настройка: -резистором R8 без подключенного аккумулятора устанавливаем на выходе U=4,2В -при необходимости подбираем ток заряда резисторами R4;R6 ( у меня в пределах 100 ма/ч) -по окончании заряда гаснет светодиод В моём случае R8 имеет номинал 100Ком(какой нашел в тот момент),особо не принципиально.
В общем для наглядности добавил и сюда, кто-то может захочет собрать
http://elektroshoker.org/ - у нас есть схемы эффективных шокеров
|
|
| |
