Готовые электрошокеры фото-видео
|
|
| novokainum | Дата: Четверг, 05.11.2020, 22:01 | Сообщение # 286 |
 Повелитель искры
Группа: Модераторы
Сообщений: 889
| Да,пляшем лет 15 уже вокруг ЗШ.
|
| |
| |
| drakensky88 | Дата: Суббота, 05.06.2021, 17:22 | Сообщение # 287 |
 Паяльщик
Группа: Пользователи
Сообщений: 79
| Собрал дубинатор из 40мм полипропиленовой трубы, длина с электродами 28см, вес 373гр, электроника залита эпоксидкой. Под пленкой имеется антивыхват. Начинка : инвертор на таймере 555, конденсаторы 0.1+0.33. Частота разрядов 64 Гц, мощность на выходе 29 Вт.
|
| |
| |
| ravinlesha | Дата: Суббота, 10.07.2021, 19:04 | Сообщение # 288 |
 Бывалый
Группа: Пользователи
Сообщений: 26
| Подробности в описании под видео.как прикрепить сюда фото я не знаю
https://youtu.be/dsygcU8OY0w
|
| |
| |
| drakensky88 | Дата: Пятница, 16.07.2021, 21:22 | Сообщение # 289 |
|
Паяльщик
Группа: Пользователи
Сообщений: 79
| Завершил ещё одно изделие, в этот раз в монолитном корпусе из эпоксидной смолы. Габриты 110*52*26ми, питание от 3-х акумов от одноразовых электронных сигарет (легко отдают 4А и почти не греются) , инвертор на UC3845 на основе креатива Ламазоида, конденсаторы 0.1+0.1 мкФ. Высоковольтный трансформатор состоит из 700 витков вторички 0.2мм, первичка 30 витков 0.75, феррит из чипдипа 6х25мм , полтора стержня . Присутствует антинудистский разрядник. Частота разрядов на выходе 168-170Гц. Замер мощности показал на выходе 7Вт, но по факту там далеко не 7Вт(возможно осциллограф не может нормально увидеть сигнал, хотя с дубинатором проблем не было), для сравнения потестил на себе, по воздействию примерно как дубинатор, но жжется больнее.
Сообщение отредактировал drakensky88 - Пятница, 16.07.2021, 21:30 |
| |
| |
| ravinlesha | Дата: Суббота, 17.07.2021, 07:49 | Сообщение # 290 |
|
Бывалый
Группа: Пользователи
Сообщений: 26
| Симпатичный кирпич,но я такой формфактор не признаю..акб должна быть сменная,а в идеале-съемная.сдохнет батарея через год,и куда?в мусорное ведро ?:)
А что за осциллограф?я себе давно хочу прикупить чтото из цифрового,потому как работаю не только с шокерами..смотрю в сторону FNIRSI-5012H,характеристики неплохие и цена не кусачая.щас пользую наш с1-94,и часто вспоминаю что щас 2021,а не 1987.
|
| |
| |
| drakensky88 | Дата: Суббота, 17.07.2021, 13:29 | Сообщение # 291 |
|
Паяльщик
Группа: Пользователи
Сообщений: 79
| Цитата drakensky88 (  ) сдохнет батарея через год,и куда?в мусорное ведро ?:)
Таков путь :)
Цитата ravinlesha ( ) А что за осциллограф?
Fnirsi 1C15.Добавлено (20.07.2021, 11:04)
---------------------------------------------
Небольшое видео работы кирпича :) Добавлено (31.07.2021, 00:27)
---------------------------------------------
Собрано очередное изделие по мотивам практикума Новокаинума, питание 3 аккумулятора от одноразовых электронных сигарет, инвертор на UC3845 на основе креатива Ламазоида (схема прекрасно себя показала), корпус ПВХ труба 40мм обклеенная ХБ тканью с эпоксидкой. Конденсаторы 0.1+0.1мкФ, выходной трансформатор - вторичка 700 витков проводом 0.2мм, первичка 30 витков 0.75мм, сердечник - полтора стержня 6*25мм с проницаемостью 2000 из чипдика. На выходе шокера присутствует антинудистский разрядник(куда же без него ?)) , Так же имеется антивыхват (пришлось шилом сделать дырки над металлической лентой, иначе не работал). Тест на себе показал всю злость данного устройства, что радует. Так же прилагается небольшое видео работы устройства с моментами сборки.
 Добавлено (05.09.2021, 16:05)
---------------------------------------------
Очередной электрошокер, практически полностью сделанный по практикому Новокаинума. Конденсаторы 0.1+0.1, трансформатор преобразователя в первичке имеет обмотку 3+3 провУдом 0.8мм, вторичка 600 витков 0.1мм, ВВ транс во вторичке имеет 700 витков проводом 0.2мм, первичка 30 витков проводом 0.75мм. Есть антинудистский разрядник и антивыхват. Частота разрядов на выходе 215Гц, выходная мощность судя по замеру, не менее 25Вт. Более подробно с процессом сборки, можно ознакомиться на видео.
|
| |
| |
| lamazoid3941 | Дата: Воскресенье, 05.09.2021, 18:02 | Сообщение # 292 |
|
Опытный
Группа: Пользователи
Сообщений: 99
| скоро новокаина обгонишь на конвеере )) бгг.
импульс канешна странноватый. по какой методе изготовлен ВВТ ?
|
| |
| |
| drakensky88 | Дата: Воскресенье, 05.09.2021, 19:39 | Сообщение # 293 |
|
Паяльщик
Группа: Пользователи
Сообщений: 79
| Скорее осцилл такой, то, что очертания импульса синусоидой, это 100% искажения осцилла, он всегда так на пушпуле рисовал, на обратноходе форма получше. А то что смещена вершина, хз. Сам транс слоевой, 6 слоев намотки по ~120 витков в слое, первичка сверху в один слой. Далее заливка эпоксидкой и вакуум.
Сообщение отредактировал drakensky88 - Воскресенье, 05.09.2021, 19:41 |
| |
| |
| lamazoid3941 | Дата: Воскресенье, 05.09.2021, 19:59 | Сообщение # 294 |
|
Опытный
Группа: Пользователи
Сообщений: 99
| нет, напрягает не синусоида а короткие выбросы. это может быть признаком утечек.
|
| |
| |
| drakensky88 | Дата: Воскресенье, 05.09.2021, 22:58 | Сообщение # 295 |
|
Паяльщик
Группа: Пользователи
Сообщений: 79
| Понял, но лучше посмотреть на другом осциллографе, будут ли эти выбросы. Пока другого осциллографа нет, а на работе не одобрят.
|
| |
| |
| lamazoid3941 | Дата: Понедельник, 06.09.2021, 09:49 | Сообщение # 296 |
|
Опытный
Группа: Пользователи
Сообщений: 99
| Цитата drakensky88 ( ) Понял, но лучше посмотреть на другом осциллографе, будут ли эти выбросы.
думаю, ослик в норме. поставь развертку меньше, 20 или 10, триггер влево (если там конечно есть такое), или же по вертикали на амплитуду выше основной, чтобы поймать собственно выбросы.Добавлено (16.09.2021, 22:58)
---------------------------------------------
чье творчество?
https://vrtp.ru/index.php?showtopic=29891
|
| |
| |
| lol | Дата: Вторник, 05.10.2021, 11:51 | Сообщение # 297 |
 Опытный
Группа: Администраторы
Сообщений: 83
| Как то прислали ментовской АИР и попросили починить, в итоге постарался сделать на него обзор, думаю будет интересно. А следом куча трансов для испытаний, которые валялись в загашниках.
ремонт и испытания ментовского АИР 107
испытания всех имеющихся ВВ трансформаторов по классической на говноосцике
Igorane
|
| |
| |
| heuxlf | Дата: Пятница, 05.11.2021, 16:41 | Сообщение # 298 |
|
Новичек
Группа: Пользователи
Сообщений: 6
| lol, пизда аир 107 внутри сделан... из говна и палок, всё засрано, какие-то пятна на транзисторах
это ж какой надо быть свиньёй, чтобы так гадить :|
|
| |
| |
| heuxlf | Дата: Понедельник, 20.12.2021, 20:11 | Сообщение # 299 |
|
Новичек
Группа: Пользователи
Сообщений: 6

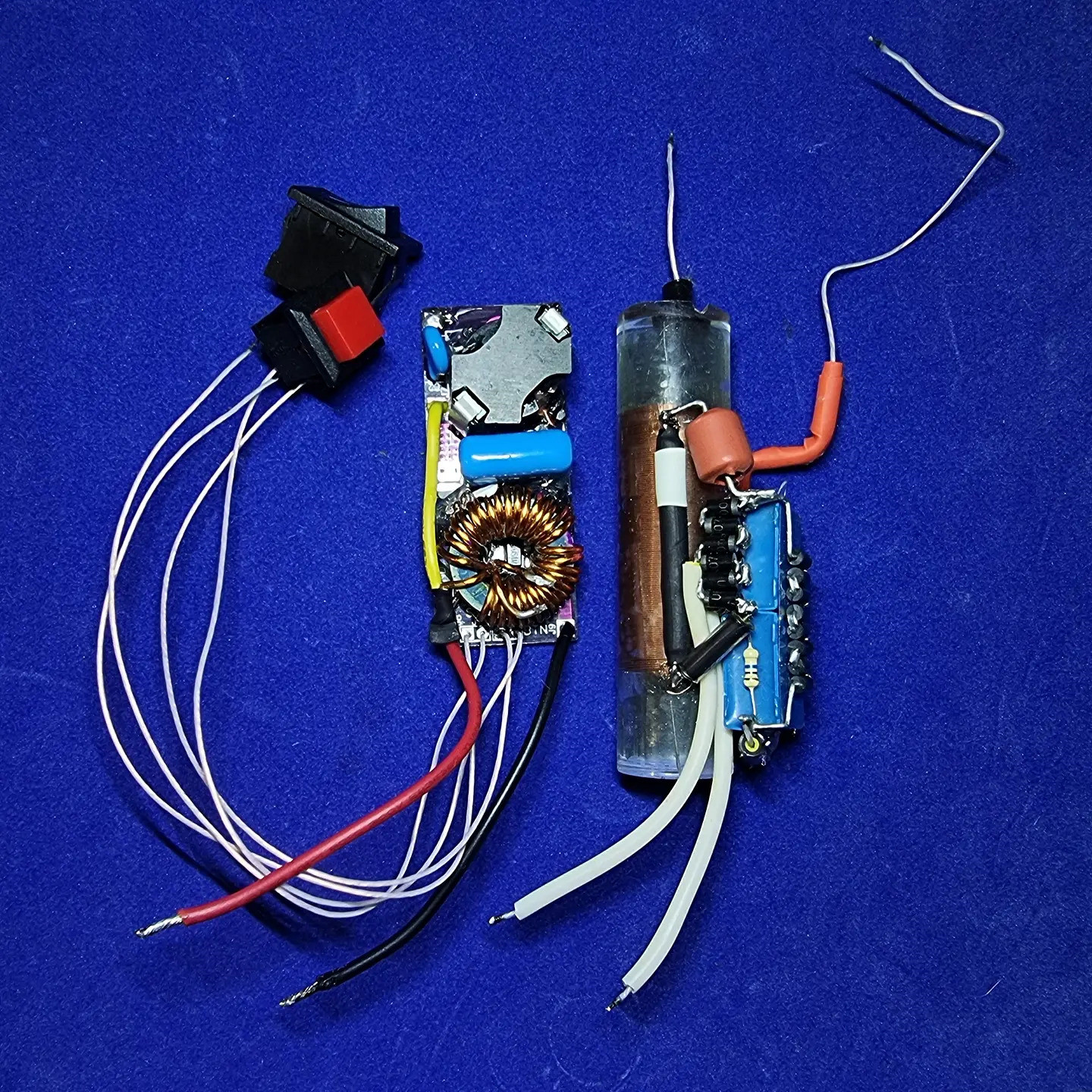

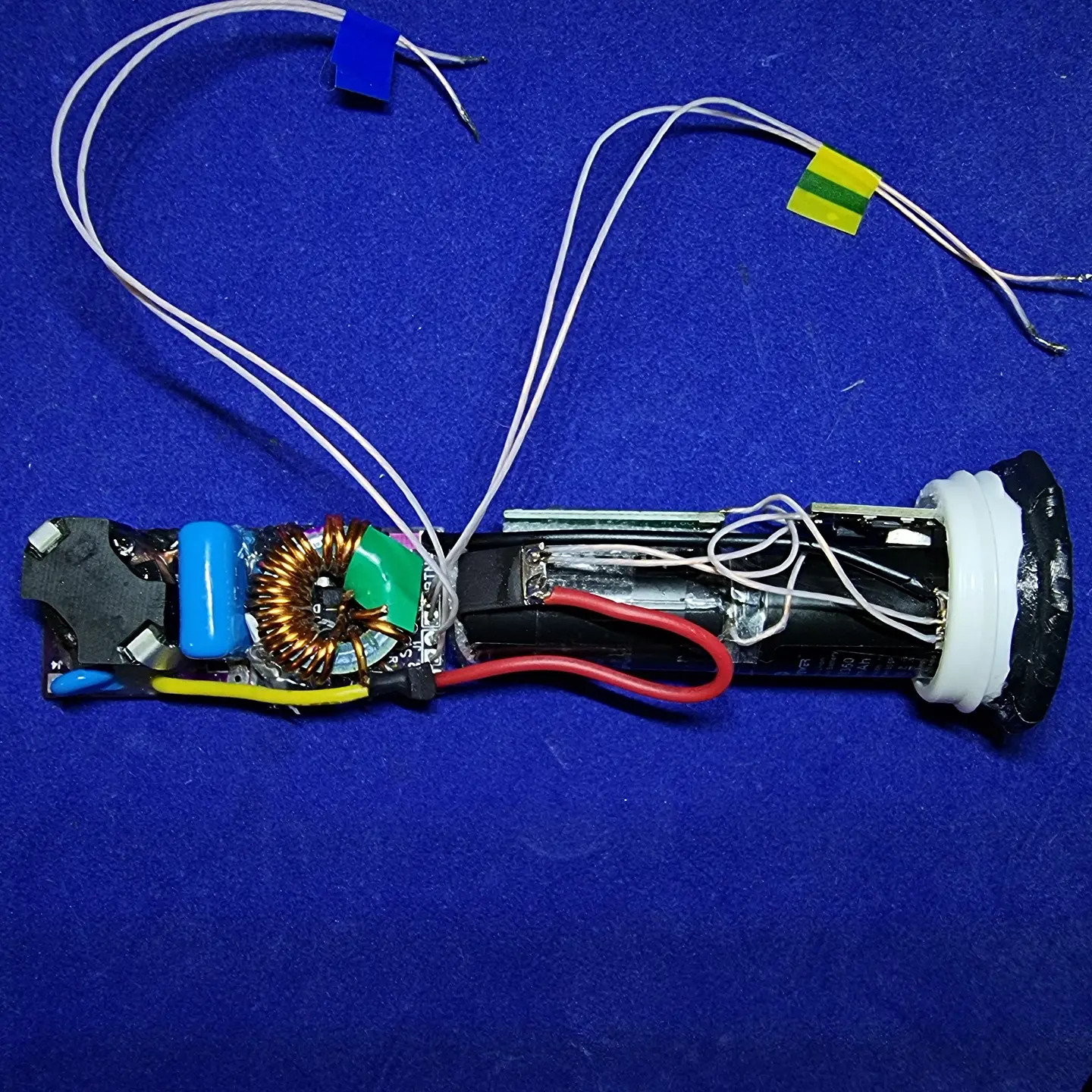

| всем привет, завершил свой первый шокер
делал по креативу новокаинума, но со своими доработками
выкинул всеми любимый инвертор на 2-х транзисторах и воткнул звс драйвер, как итог, 20с непрерывной работы, транзисторы чуть тёплые) плюс не надо ебать себе мозг с мощной кнопкой)))
компоновка вв части тоже своя
высоковольтный вывод делал так: провод мгтф, поверх него изоляция от провода потолще, термоусадка, капельница и ещё 2 слоя термоусадки (последняя фотка)
все оголённые части под напряжением залил парафином, ввт -- жидкой эпоксидкой для творчества
зарядка от микро юсб, повышайка 5 -> 8.4v + балансир, аккумы 18350, 1200 мач, 15а
все проводки мгтф одел в дополнительную изоляцию
корпус -- пп труба 40мм, затычка сзади -- горлышко из-под аскорбинки с припаянным к нему кусочком крышки, сидит очень плотно
Сообщение отредактировал heuxlf - Понедельник, 20.12.2021, 20:12 |
| |
| |
| soldatkinvladislav81 | Дата: Четверг, 16.06.2022, 14:32 | Сообщение # 300 |
|
Новичек
Группа: Пользователи
Сообщений: 1
| Всем привет! Может немного не в тему, но нужен очень совет. Надо для жены купить электрошокер, чтобы отпугивать диких собак, а то стало невозможно гулять со своей собакой, т.к. эти псы частенько их атакуют. Я вот нашел сайт https://thunder-shok.ru/, что из этого будет действенным? Может еще какой магазин проверенный посоветуете?
|
| |
| |
