Злой шокер сборка, испытания
|
|
| novokainum | Дата: Пятница, 03.08.2018, 22:19 | Сообщение # 2161 |
 Повелитель искры
Группа: Модераторы
Сообщений: 889
| Не заливал воском. Тока смолой. Мыслей нет.
Расплавить в гор воде,вытащить из трубы,расколупать и глянуть что сварилось... Будущие поколения спасибо скажут за бесценный опыт и знания...
И мне оч интересно..
|
| |
| |
| angeles_heart | Дата: Пятница, 03.08.2018, 23:04 | Сообщение # 2162 |
 Паяльщик
Группа: Пользователи
Сообщений: 64
| таг и сделаю и отчёт тожы Добавлено (06.08.2018, 15:28)
---------------------------------------------
ощем пришлось распилить корпус вдоль и поперёк т.к. дубинал состоял из двух труб- стояк и на него до рукоятки насажена труба большего диаметра которая на 6 см выступала вперёд от стояка.
Дубинал делал убойный, по этому катушка с примотанным к ней боевым кондёром на
1,2мкф, да, да именно чуть больше микрофарады не помещалась в стояк и пришлось нарастить.
Ощем каг сихда винаваты кетайцы- в диодном мосту распаялась в одном месте цепочка диодов. Добавлено (06.08.2018, 15:48)
---------------------------------------------
а дубинал с таким опасным кондёром делал вот зачем-
Частенько ходим в поход, и вот недели три назад что на нашем пути, рядом с акуительным местом на реке с водопадами, узбеки распахали поле и выращивают лук и укроп.
Ну вот идём мы с таксой и на нас нападает узбекский пёс породы кавказская овчарка, ощем применил я шокер- кавказца канеш нейтрализовал, да и узбеки кинулись свою уже вялую собаку утаскивать. Канеш 220 нан хватает, но решил для походов сварганить дубинал по убойней, малоли чо, по ночам ведь и шакалы вокруг бродят, да и двуногие всякие могут встретится
|
| |
| |
| novokainum | Дата: Понедельник, 06.08.2018, 18:37 | Сообщение # 2163 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| Э... Про мост не понял. Фабричный мостик?
|
| |
| |
| angeles_heart | Дата: Понедельник, 06.08.2018, 20:14 | Сообщение # 2164 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
| не, не фабричный. Самодельный канеш, по три диода юф4007 в каждом плече.
У етехъ диодаф выводы тоньше чем у аналогичных из чипа и дипа и окисляюцца бысра. Я их в Элементе брал, там правда не все детальки говняные. И диоды раньше наманые брал, но вот последняя партия мне сразу не понравилась- выводы тонкие и чутьли не чорные, да и сам корпус малость мельче.Добавлено (06.08.2018, 20:43)
---------------------------------------------
корпус жалко. Апервых стояк- уже готовый корпус из стояка обернутого в два слоя тканью на эпоксидке.
Афтарых- труба которая на иго была надета очень крепкая, толщина стенл 3 мм, и судя по цвету текстолитовая. Корпус эстетически хорошо выглядел, крепкий, и рукоять удобная.
А распилить пришлось т.к. Вв-транс с кондёром в толстой трубе на термоклее сидела, труба на стояк на момент посажена, ну и воску до жопы кипяток т.к. общая толщина стенок большая. Добавлено (06.08.2018, 20:50)
---------------------------------------------
теперь придёцца из серой пятидесяки корпус делать наверно.
Либо из стояка, но кондёр с вв-транса убрать. Получицца 30-и сантиметровый дубинал
|
| |
| |
| novokainum | Дата: Вторник, 07.08.2018, 08:05 | Сообщение # 2165 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| Брал такие ,4007 е с али. Теперь не знаю что с ними делать. В аппарат ставить стремно
Есть труба канализационная в природе- сороковка. Почемуиея не пользуешь?
|
| |
| |
| angeles_heart | Дата: Вторник, 07.08.2018, 09:07 | Сообщение # 2166 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
| шота я про сороковку не подумал.
Я неделю назад в чипе и дипе диодофф прикупил, и не зря. Хоть и в четыре раза дороже, но это того стОит! Кстати, с левыми диодами уже не первый раз отпайка происходит, хорошо что на макетке при сборке и испытаниях. Причём раньше я выводы скручивал и пропаивал, ито уже при монтаже в корпус, когда плечо гнул пару раз рассыпались. На олово грешил, стал пользоваться тока совдеповским в прутках- и кстати это самый лучший вариант, пайка очень хорошая!
|
| |
| |
| novokainum | Дата: Вторник, 07.08.2018, 09:38 | Сообщение # 2167 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| Да,при всех своих минусах у чипа и дипа левых деталей пока не встречал. Оттуда в последнее время и кормюбсь. С али только кал едет
Ноги у левых диодов плохо паяются так как сделанымне из меди, а из непойми чего
|
| |
| |
| humko | Дата: Среда, 08.08.2018, 11:37 | Сообщение # 2168 |
 Новичек
Группа: Пользователи
Сообщений: 18
| В domko.ru покупайте
|
| |
| |
| angeles_heart | Дата: Четверг, 09.08.2018, 16:18 | Сообщение # 2169 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64
| Domko.ru чота не рабодтает((
|
| |
| |
| humko | Дата: Пятница, 10.08.2018, 09:29 | Сообщение # 2170 |
|
Новичек
Группа: Пользователи
Сообщений: 18
| ну он по факту https://www.electronshik.ru/
|
| |
| |
| angeles_heart | Дата: Пятница, 10.08.2018, 13:17 | Сообщение # 2171 |
|
Паяльщик
Группа: Пользователи
Сообщений: 64

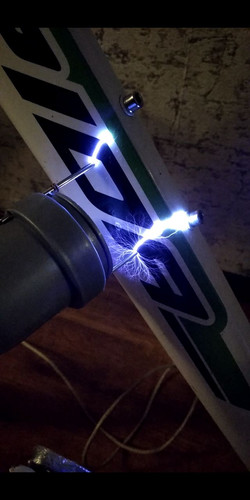

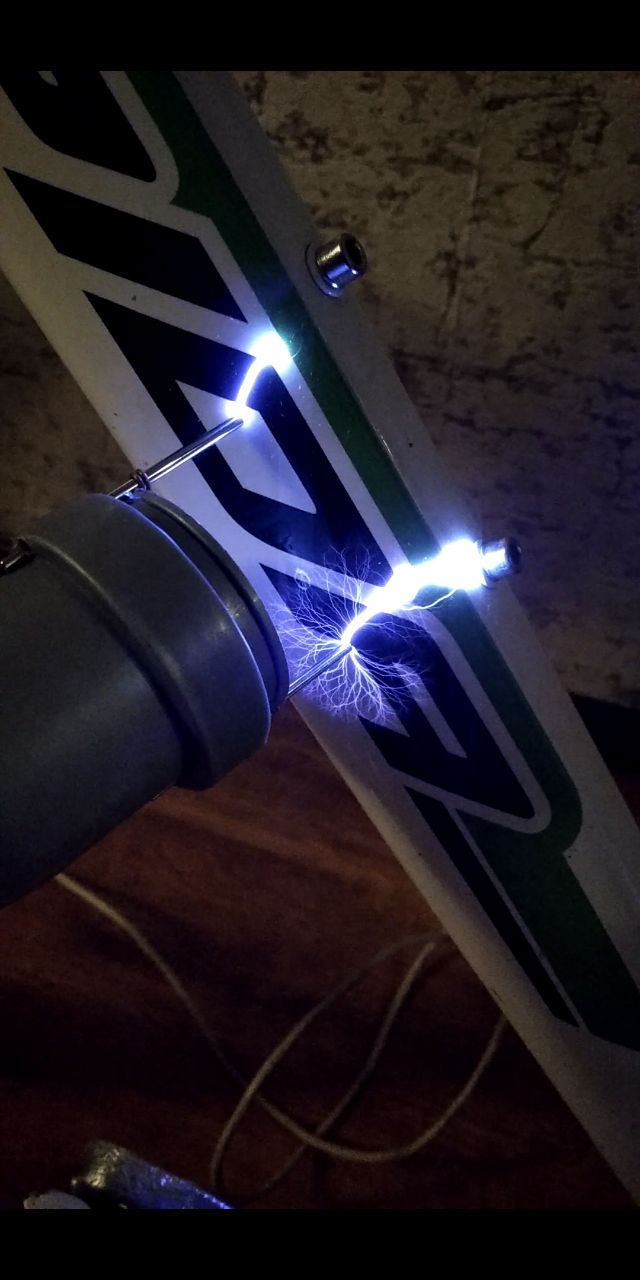

| Нашел трубу хорошую, диаметр 32 мм внешний, 28 мм внутренний, внутри 6 ребрышек жесткости. Те кишки, что из распиленного корпуса решил пока полигоном для испытаний вв-трансов и трансов инвенторов оставить.
Сейчас в наличии имеется один хороший вв-транс, проверенный временем (ему три года, и в шокере и на стенде долго работал) его внешние размеры- длина 70мм, диаметр 22мм., намотан на ферите D- 11мм, L- 50мм, первичка- 30 витков проводом 0,5мм, вторичка 1250 витков проводом 0,25мм, злая искра с него до 40мм бабашит. Боевой кондер имеется на 1мкф, на поджиг надо прикупить пару на 0,47мкф 630в, транс инвентора на бронике Б-22 намотаю, транзюки придецца ирф3205 поставить. Аккумы липошки на 1100 мАh. Кнопку из микрошки на 16 А сделаю (она хоть и массивная 25 Х 15 Х 10 мм, но зато контакты в ней зверские). Выключатель в разрыв аккумов каг сихда, дета от кухонного комбайна белый овальной формы валяецца. Еще вариант кнопку с фиксацией совдеповскую впиндюрить (как в настольных лампах была). А трубу бОльшим количеством слоев ткани наверно обмотаю- и труба крепче, и рога пошире будут)))Добавлено (10.08.2018, 13:19)
---------------------------------------------
Вторая ссылка тош битая ащета
|
| |
| |
| novokainum | Дата: Понедельник, 03.09.2018, 10:08 | Сообщение # 2172 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| Сайт просрало))))
А я думал уже что сдох таки бобик))))
|
| |
| |
| Delfin | Дата: Пятница, 28.12.2018, 21:30 | Сообщение # 2173 |
 Паяльщик
Группа: Пользователи
Сообщений: 46
| Я вот думаю если делать не в виде дубинки а в классическом небольшом корпусе, то вв транс по твоей технологии выходит цилиндр диаметром 20мм и длиной 80мм и если его расположить поперёк не очень компактно выходит. Но можно его "стоя" поставить, а рядом уместить плату, кондёры, кнопки и залить это всё парафином медицинским. Я конечно понимаю, что это очень и очень не хорошая идея, но как ещё это уместить хз.
|
| |
| |
| novokainum | Дата: Пятница, 28.12.2018, 21:59 | Сообщение # 2174 |
|
Повелитель искры
Группа: Модераторы
Сообщений: 889
| Компановка- имхо- самая сложная задача в создании аппарата. Россыпь деталей на столе с дугой- это фигня...
|
| |
| |
| Magg_ot | Дата: Суббота, 29.12.2018, 04:13 | Сообщение # 2175 |
 Бывалый
Группа: Пользователи
Сообщений: 35

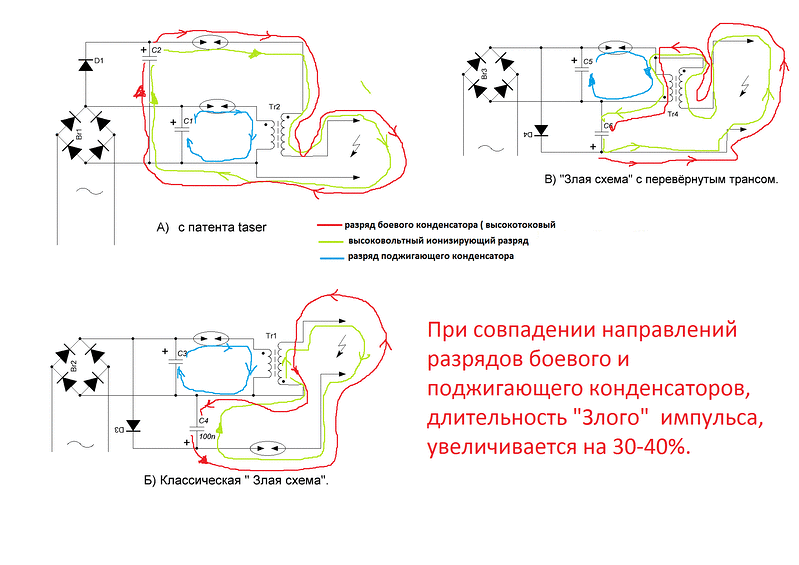

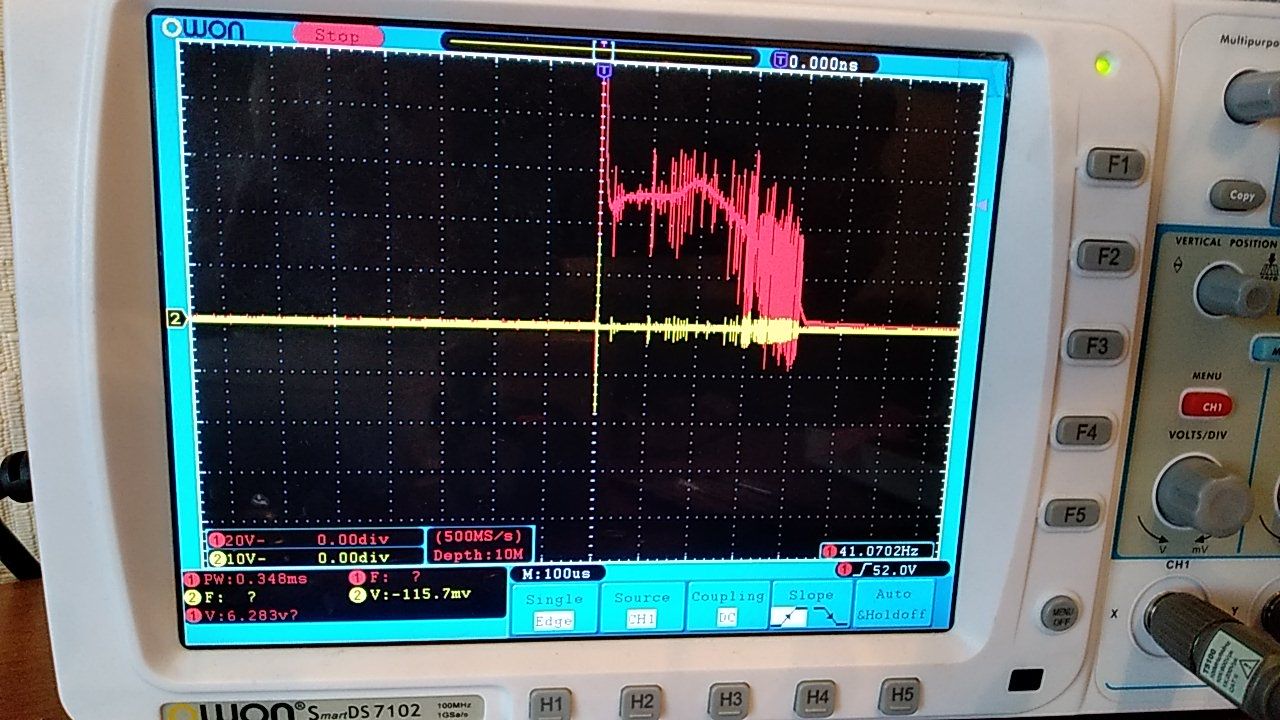

| Delfin, делай трансформатор ВВ на стержне 30х6мм, тогда можно будет пихать его в корпусе хоть в доль, хоть поперек. Два кондесатора эпкос 0.33 сложенные друг на друга будут 23мм высотой, трансформатор оптимально делать не более тех же 23мм в диаметре, тогда корпус на принтере можно делать максимально плоским и равномерным, без выпуклостей. Добавлено (29.12.2018, 18:37)
---------------------------------------------
Вместо парафина для заливки электроники рекомендую использовать специальные заливочные компаунды. Самый дешёвый и практичный - это виксинт ПК68. Он частично прозрачный и обладает высокими диэлектрическими свойствами, так же немного отводит тепло, ну и самое главное он не будет плыть от высоких температур как парафин, легко удаляется механическим способом.
Сообщение отредактировал Magg_ot - Суббота, 29.12.2018, 04:19 |
| |
| |
